膜盒式蒸汽疏水閥使用說明
更新時間：2021-12-05 08:01:17 信息來源：膜盒式蒸汽疏水閥使用說明
1、簡介及應用
膜盒式蒸汽疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(膜盒)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。
適用于任何一種允許閥前0.5-1米積液的工況，廣泛安裝與各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等，壓力范圍為≤2.5MPa，排液范圍為≤0.8t/h，是有zui低溫度限制的工藝伴熱系統如硫磺等的選用產品。

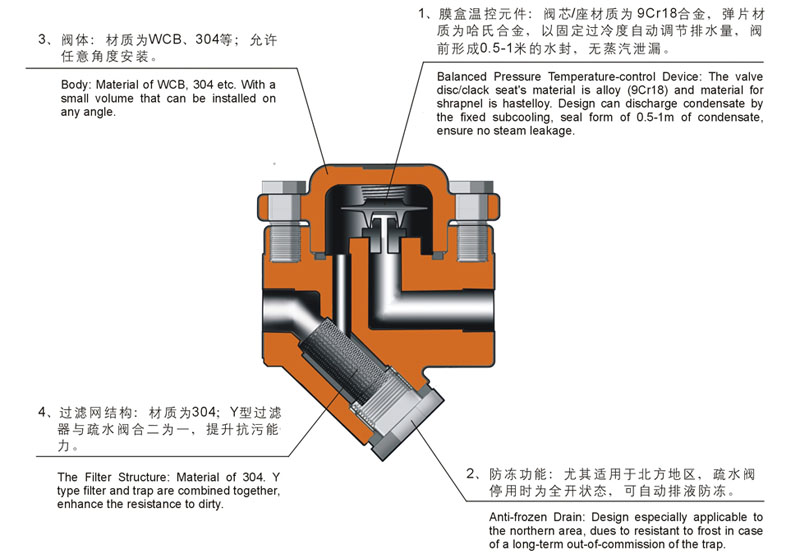

2、直觀圖

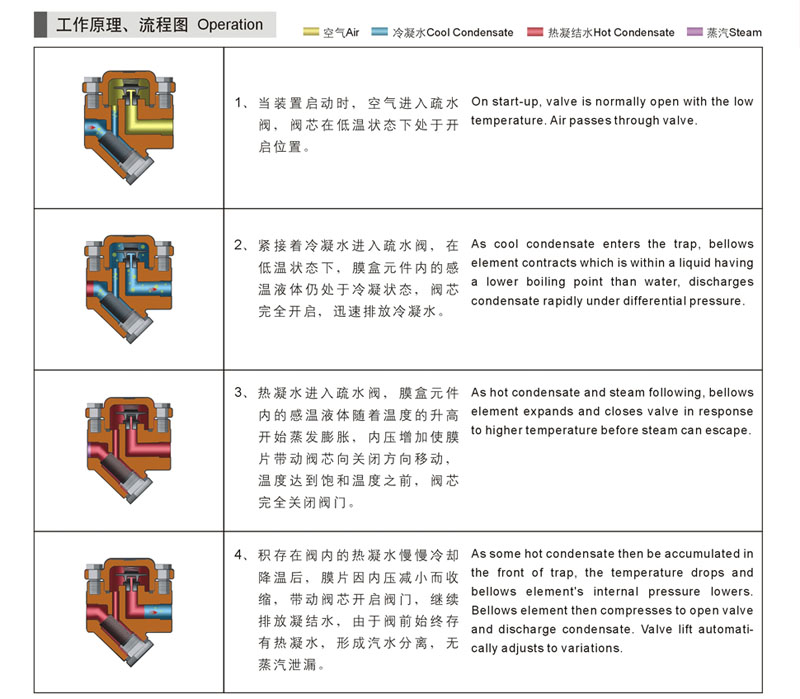

3、工作原理圖

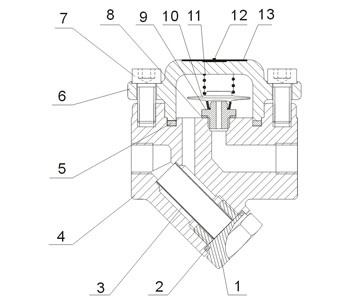

4、零部件圖
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 排污螺塞 | 鑄鋼 | 2 | 排污螺塞墊圈 | 不銹鋼 |
| 3 | 過濾網 | 不銹鋼 | 4 | 閥體 | 碳鋼 |
| 5 | 閥體墊圈 | 不銹鋼 | 6 | 閥蓋 | 鑄鋼 |
| 7 | 閥蓋螺栓 | 碳鋼 | 8 | 閥座墊圈 | 紫銅 |
| 9 | 閥座 | 合金鋼 | 10 | 膜盒元件 | 不銹鋼 |
| 11 | 彈簧 | 不銹鋼 | 12 | 鉚釘 | 不銹鋼 |
| 13 | 銘牌 | 不銹鋼 |
5、故障診斷及處理方法
| 癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
|
不排或 滯留凝結水 |
無過冷段 | 否 | 閥前溫度過高，冷凝過慢 | 去除閥前保溫 |
| 進出口堵塞 | 否 | 雜質堵塞 | 清除 | |
| 過濾網堵塞 | 是 | 過濾網 | 清除 | |
| 合適合金彈片疲勞 | 是 | 彈片形變過度 | 更換膜盒元件 | |
| 泄漏蒸汽 | 閥座部位泄漏 | 是 | 閥座有劃痕 | 閥座進行研磨 |
| 是 | 雜質積存在閥座密封面 | 清除 | ||
| 是 | 密封墊泄漏 | 更換墊圈 |
