氣動超薄型球閥Q671氣動對夾球閥圖片
更新時間：2021-12-05 12:20:21 信息來源：Q671氣動對夾球閥圖片
氣動對夾球閥型號為Q671F，是氣動球閥中的一種短法蘭距球閥，球芯通道形狀有矩形、V型和O型。該產品廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，要求閥全開或全關時配有彈簧式(靠彈簧的恢復張力復位)，要求保位時，配無彈簧式。

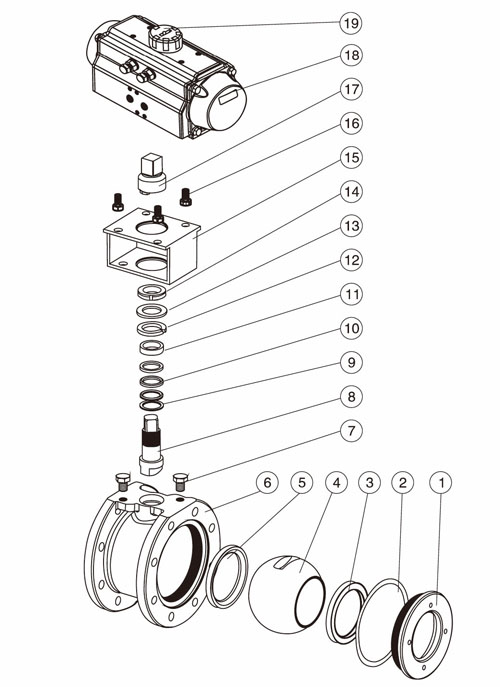

主要零部件：
| 序號 | 名稱 | C | P | R |
| 1 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 墊片 | PTFE、PPL | ||
| 3 | 閥座 | PTFE、尼龍、PPL | ||
| 4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥座 | PTFE、尼龍、PPL | ||
| 6 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 7 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 填料 | PTFE | ||
| 11 | 襯套 | PTFE復合軸承 | ||
| 12 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
