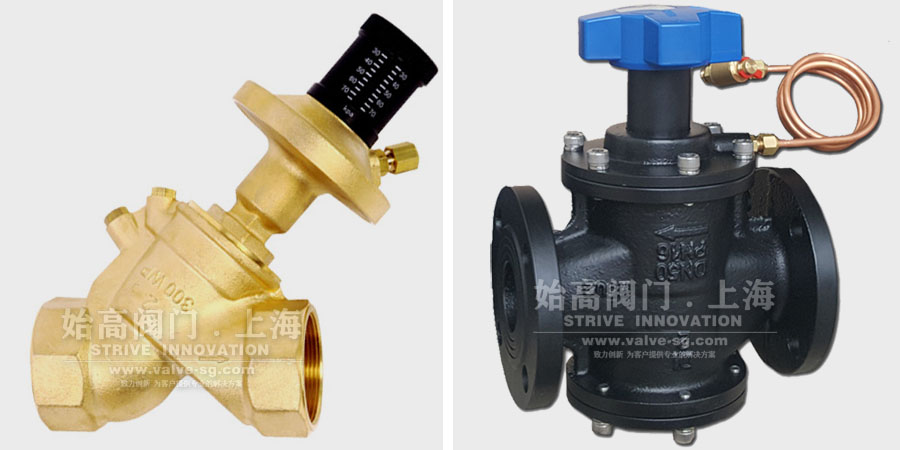

壓差控制閥常見應用方案

【壓差控制每個末端】

在每個末端換熱設備設置壓差控制閥組，靜態閥安裝于供水管，壓差控制閥安裝于回水管，該方案能確保每個末端換熱設備之間都不受其它末端調節的干擾，因此能完全屏蔽其它末端的干擾，確保每個末端調節閥兩端的壓差恒定，達到穩定及精確的流量控制。該方案可以采用壓差控制閥加靜態平衡閥的壓差控制閥組，也可以用動態平衡電動調節閥。

【壓差控制水平支管】

在水平支管供水管設置靜態平衡閥，回水管設置壓差控制閥，而在每個末端采用靜態平衡閥。該方案確保每個支管的壓差不受其他支管末端變化的影響，但支管內部的各末端之間可能會存在一定動態干擾。適用于支管之間動態干擾較大，而支管內部末端之間的動態干擾不大的情況。

【壓差控制立管】

在立管的供水管設置靜態平衡閥，回水管設置壓差控制閥，而在每個末端或者水平支路安裝靜態平衡閥。該方案確保每個立管的壓差不受其他立管末端變化的影響，這種方案投資相對較小，但立管內部末端之間還存在一定的動態干擾。適用于立管之間相互干擾較大，而立管內部各支路及末端之間的動態干擾不大的情況。

【優點】

1、調試過程獨立簡單。
2、每個壓差控制閥組可以單獨調試，不會受到調試完的其他閥組干擾。
3、適用于分階段建設的項目。
