動態壓差平衡閥

產品信息
產品型號：S-ZSV41-16F	021-31261651
產品口徑：DN40-DN250	www.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

動態壓差平衡閥

動態壓差平衡閥摘要：

動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化

產品品牌：	始高閥門	產品名稱：	動態壓差平衡閥
產品型號：	S-ZSV41-16F	閥體材質：	球墨鑄鐵
連接方式：	法蘭	適用壓力：	1.6MPa-2.5MPa
公稱通徑：	DN40-DN250	適用介質：	水、氣、油等
驅動方式：	自動	制造標準：	國標GB、美標ANSI/API

一、產品概述

動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。

其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化，使作用于膜片兩側的力重新平衡，同時帶動閥桿運動減小閥門開度，吸收增大的資用壓差，保證被控制側的壓差恒定。

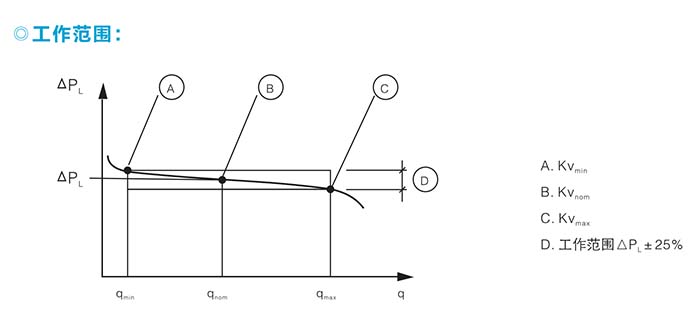

工作范圍

二、參數表

公稱通徑：DN40~DN250	工作溫度：-10℃~120℃
承壓等級：PN16、PN25	工作介質：空調冷熱水、乙/丙二醇溶液
連接方式：法蘭連接	連接標準：EN1092-1/2 GB/T 17241.6-2008
控制精度：±8％	MAX工作壓差：≤400KPa

三、零部件材質

動態壓差平衡閥結構

序號	名稱	材質	序號	名稱	材質
1	閥體	球墨鑄鐵	2	閥芯	不銹鋼
3	閥桿	不銹鋼	4	彈簧	不銹鋼
5	膜片	EPDM	6	密封	NBR
7	手輪	PA	8	測量嘴	黃銅

四、技術參數表

型號	口徑	壓差范圍（KPa）	Kvs值
S-ZSV41-16F-40	DN40	30-100	15
S-ZSV41-16F-50	DN50	30-100	34
S-ZSV41-16F-65	DN65	40-180	52
S-ZSV41-16F-80	DN80	40-180	75
S-ZSV41-16F-100	DN100	40-180	110
S-ZSV41-16F-125	DN125	40-180	145
S-ZSV41-16F-150	DN150	40-180	170
S-ZSV41-16F-200	DN200	40-180	320
S-ZSV41-16F-250	DN250	40-180	400

五、外形尺寸表

動態壓差平衡閥尺寸

口徑	D	H	H1	L	n	d	D1
40	150	256	173	200	4	18	110
50	165	290	193	230	4	18	125
65	185	352	246	290	8	18	145
80	200	368	252	310	8	18	160
100	235	392	262	350	8	22	190
125	270	445	284	400	8	26	220
150	300	505	315	480	8	26	250
200	340	620	385	600	12	22	295
250	405	690	420	730	12	26	355

六、安裝說明

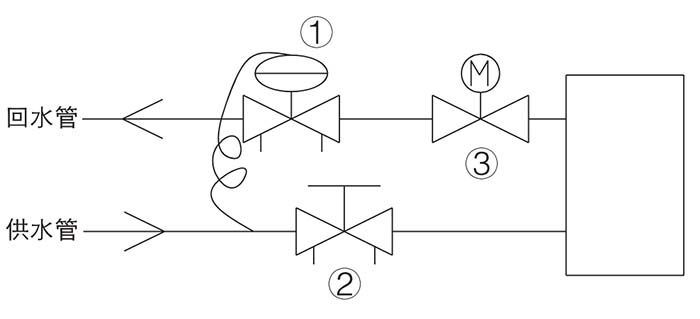

動態壓差平衡閥安裝說明

動態壓差平衡閥可以單獨使用，亦可與靜態平衡閥配合使用。水流方向需與閥體箭頭方向符合一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路的上方或水平處，但不可位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉阻斷閥。否則壓力過大會導致壓差調節器的損壞。

動態壓差平衡閥始終安裝于回水管上，當與靜態平衡閥配合使用時，如上圖所示靜態平衡閥安裝于供水管。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態壓差平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
