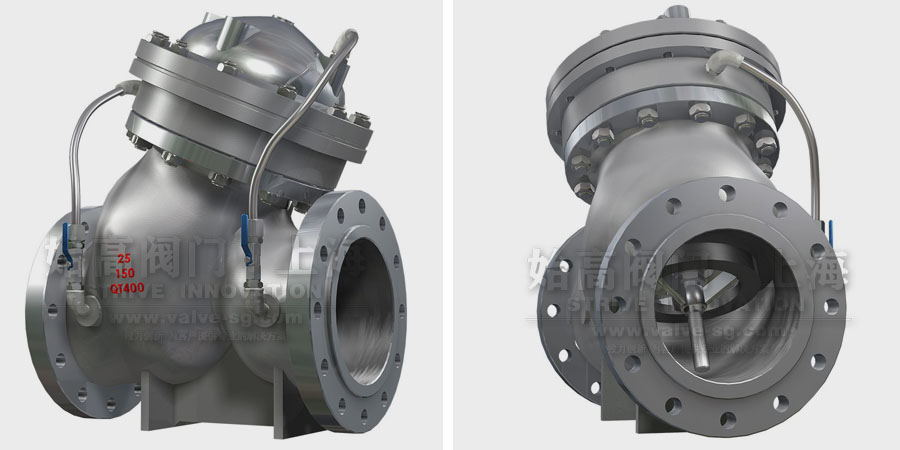

多功能水泵控制閥產品描述

多功能水泵控制閥由閥體、閥蓋、膜片座、膜片、主閥板、緩閉閥板、襯套、閥桿、主閥閥座和控制管路系統等零部件組成。具有水力自動控制、啟泵時緩開、停泵時先快閉后緩閉的特點，并兼有水泵出口處水錘消除器、閘閥、止回閥三種產品的功能。是一款兩階段關閉的閥門，其型號為JD745X。

一、基本構造：

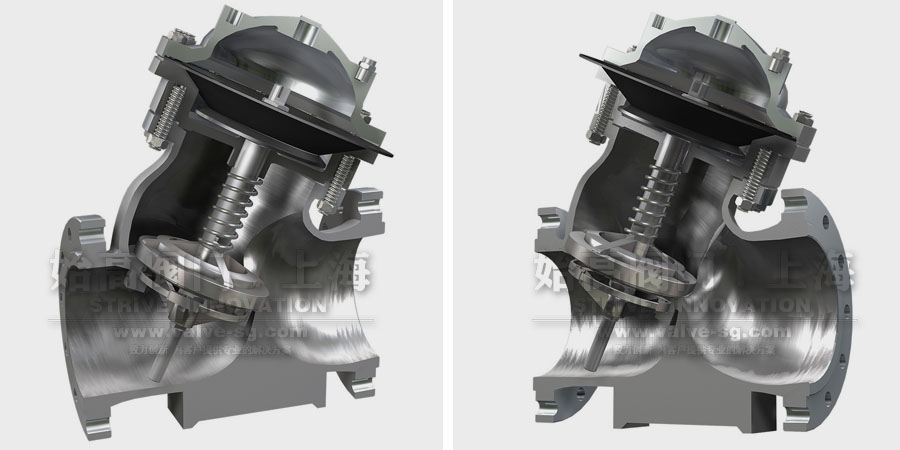

多功能水泵控制閥由主閥和外裝附件組成。其中，主閥包括閥體、膜片座、膜片、大閥瓣、緩閉閥瓣、閥座、閥桿組件等部件。緩閉閥瓣用閥桿與膜片連接一起，膜片壓緊在閥蓋與膜片座之間，膜片的上下運動帶動緩閉閥瓣上下升降。閥桿穿過大閥瓣的中心孔，因之大閥瓣可以在一定的范圍內沿閥桿滑動。平時，大閥瓣在自重力的作用下壓緊在閥座上，使閥門處于關閉狀態。多功能水泵控制閥的外裝附件安裝在閥門膜片兩側與閥門進、出水管上，膜片的下腔與閥門進水側的連接管上裝設控制閥、過濾器和一只特制的逆止閥。膜片的上腔與閥門的出水側的連接管上只設過濾器和一個控制閥。主閥內大閥瓣和緩閉閥板的運動和所處的位置決定了閥門工作狀態的變化和啟閉。閥門的外裝附件和管路隨時把閥門前后的壓力變化傳遞到閥門內由膜片分成的上腔和下腔，控制大閥瓣和緩閉閥瓣的運動，并可以通過調整附件改變大閥瓣與緩閉閥的運行速度，使閥門的開啟與緩閉時間處于規定的范圍內。如下圖：

二、基本功能：

1、截止閥功能：截止閥平時是處于關閉狀態，水泵啟動時截止閥慢慢打開，水泵停機時，截止閥先快速閉合，到了一定程度在慢慢閉合。水泵的閉截止氣動和閉截止停止，可以有效的防止開泵水錘和停泵水錘，同時，減少了水泵啟動時的電機負荷，水泵在零流量時的軸功率小，一般僅為設計軸功率的30％。截止閥的另一個功能是，當截止閥關閉時，可以為安裝在閘閥與水泵之間的逆止閥等閥件和水泵提供安全的檢修條件，防止壓水管的水回流。

2、逆止閥功能：逆止閥能防止突然斷電時造成的水流的流向改變，防止倒流。逆止閥的突然關閉易產生水錘現象。在水泵的幾何揚水高度較大時，嚴重的水錘瞬間高壓會導致管道破裂，發生嚴重的生產事故。

3、水錘消除器功能：水錘消除器能在無需組織流體流動的情況下，有效的消除各類流體在傳輸系統可能產生的水錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護的目的。所以為了防止水錘對輸水管的破壞，往往在水泵的壓水管上安裝水錘消除器。

三、用途：

多功能水泵控制閥用于高層建筑給水系統和其它的給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護泵，維護管路安全。實現水泵自動化運行，簡化管理，減輕勞動，提高可靠性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行多項技術改進，從而有了多功能水泵控制閥的出現。
