DMPDH741X倒流防止器,低阻力倒流防止器使用說明

DMPDH741X倒流防止器,低阻力倒流防止器(減壓型)是由兩個獨立作用的止回閥和一個泄水閥組成，是嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置。中間腔的泄水閥為雙通道結構，采用水力控制原理（減壓原理和泄水裝置的空氣隔斷功能-真空破壞功能）控制兩級止回閥和中間腔的自動泄水裝置的啟閉，在倒流發生時實現中間腔空氣隔斷，能夠在虹吸倒流和背壓倒流情況下，嚴格防止倒流污染。

簡介

DMPDH741X倒流防止器,低阻力倒流防止器(減壓型)是由兩個相互獨立的彈簧助閉彈性密封止回閥和中間減壓腔內一個獨立的水力差動式泄水閥構成。泄水閥的壓力腔與上游供水壓力相連，三個內部閥門除共用閥體外，無機械上的聯系（亦即不會同時發生共同的相關的機械故障），并保證各自獨立動作，嚴格限定管道中的壓力水只能單向流動。

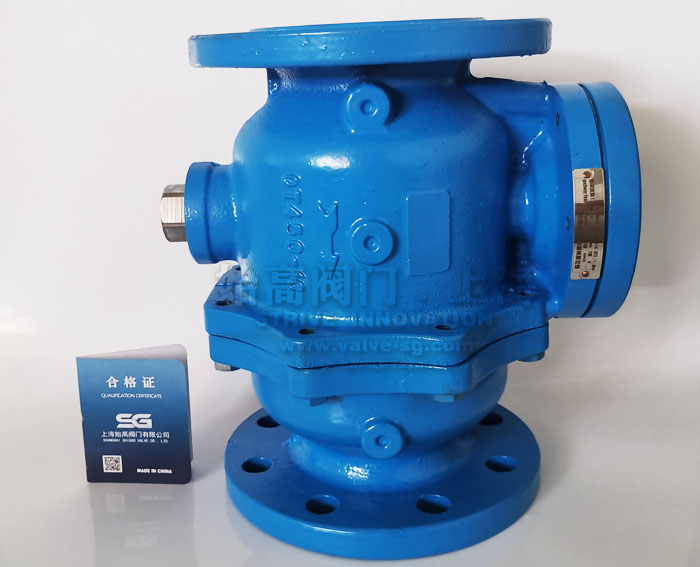

低阻力倒流防止器

螺紋低阻力倒流防止器

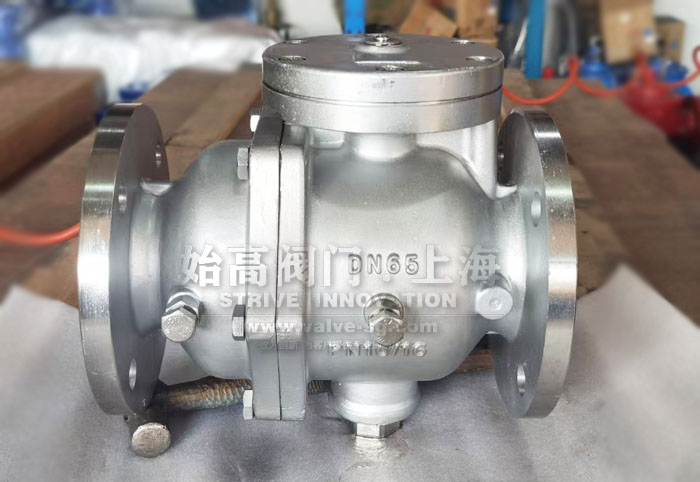

不銹鋼低阻力倒流防止器

適用場合

主要用于城市供水等供水單位向一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置。它的功能是在工況下防止管道中的介質倒流或虹吸倒流，以達到避免倒流污染的目的。

特點

1、利用減壓原理來實現低阻力，在經濟流速下正常工作時，實際水損只有1.8~2.5米。

2、結構緊湊，尺寸短。兩級獨立止回閥流阻小、啟閉迅速，可有效防止背壓突然升高對閥門及管道造成的破壞，具有靜音功能。

3、泄水閥的泄水壓力可調，受管道波動干擾小，啟閉安全可靠。

4、雙膜片的設計能防止膜片損壞造成的倒流污染。

5、進排雙通道的空氣隔斷的結構，使隔斷腔中進氣和排水互不影響，不會產生排水不出和排水不暢的問題，能徹底限制壓力水倒流或虹吸倒流發生的可能。

6、內置安全控制管路系統，避免了外露的旁通管容易被盜和碰壞的危險，并且能防止被人利用進行投毒等破壞活動，確保安全使用且外形美觀。

7、可在線測試，在線檢修。

技術參數

介質溫度：0~100℃

適用介質：清水及物理、化學性質類似于清水

公稱壓力：1.0~1.6MPa

密封試驗壓力：1.1倍于工作壓力

強度試驗壓力：1.5倍于工作壓力

安裝與調試操作方法

1、正式安裝之前，應徹底沖洗所有管道。

2、倒流防止器應安裝在水平位置（立式安裝提前應在技術協議中注明），這個位置應方便調試和維修，并能及時發現水的泄放或故障的產生，安裝后倒流防止器的閥體不應承受管道的重量，并注意避免凍壞和人為破壞。

3、倒流防止器兩端應安裝維修閘閥等，進口應安裝過濾器，而且至少應有一端裝有可繞性接頭。然而，對于只在緊急情況下使用的管路上（例如消防系統管道），應考慮過濾器的網眼被雜質堵塞而引起緊急情況下供水中斷的可能性。

4、泄水閥的排水口不應直接與排水管道固定連接，而應通過漏水斗排放到地面上的排水溝，漏水斗排放到地面上的排水溝，漏水都下端面與排水設施zui高液面不小于300mm。

5、原則上不允許把倒流防止器安裝在室外或管道井內。如果確實有必要，必須符合國家、行業及地方相應法規；要求由認可的技術人員安裝在有圍護結構、能夠正常安裝、圍護的合適的空間里。并保證漏水斗的正確安裝和維護，保證倒流防止器的安全使用。

6、當?shù)沽鞣乐蛊饕�求不停水維修時，應在管道上并聯兩個統一型號、同一口徑的倒流防止器。

7、安裝完畢后，初次氣動使用時，為了防止劇烈動作時O型圈移位或內部組件的損傷，有必要遵循以下步驟：關閉出口閘閥，慢慢打開進水閘閥，讓水緩慢充滿倒流防止器，打開各個測試球閥排除閥腔內的空氣，待閥腔充滿水后，慢慢打開出水閘閥，讓水充滿整個管路。
