薄膜式減壓閥

產品信息
產品型號：Y416X/Y110X	021-31261651
產品口徑：DN15-DN500	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、薄膜式減壓閥概述

Y416X/Y110X直接作用彈簧薄膜式減壓閥屬于直接作用是薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

二、薄膜式減壓閥參數表

公稱通徑：DN15-DN500	公稱壓力：1.6MPa-2.5MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鋼、不銹鋼	連接方式：螺紋連接、法蘭連接

三、薄膜式減壓閥零部件材質

名稱	材料	名稱	材料
閥體	WCB	閥蓋	WCB
底蓋	WCB	閥座	2Cr13
閥瓣	2Cr13	閥桿	2Cr13
缸套	2Cr13	活塞	2Cr13
O型圈	NBR	密封圈	NBR
膜片	夾織物NBR	調節彈簧	60Si2Mn

流量系數：

DN	115	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2	4	4	6	13	14	38	40	85	90	165	350	520	690	950	1400

四、薄膜式減壓閥尺寸表

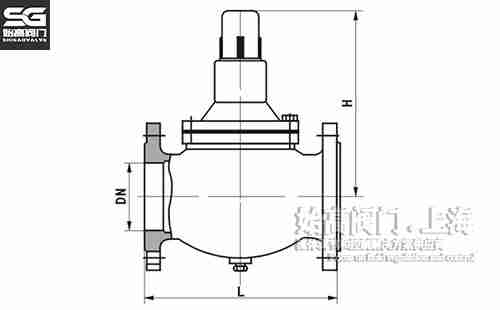

薄膜式減壓閥尺寸圖薄膜式減壓閥安裝示意圖

DN	L	H	H1
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525

五、產品應用

直接作用彈簧膜片式減壓閥的調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
