高靈敏度蒸汽減壓閥

產品信息
產品型號：YG43H/YG13H	021-31261651
產品口徑：DN15-DN80	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、高靈敏度蒸汽減壓閥概述

YG43H/Y型高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥、由主閥和導閥兩部分組成。主閥主要由閥座、閥瓣、活塞、缸套等零件組成。導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥流部位過流面積的大小，實現減壓穩壓功能。在普通減壓閥的基礎上做了一下改進：加大了活塞面積；改變了節流結構；改變了密封形式；改進了導閥結構和調節彈簧形式，從而提高了產品的性能。

二、高靈敏度蒸汽減壓閥的特點

1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪音。
3、改進了密封面結構，延長了密封面壽命。

三、高靈敏度蒸汽減壓閥參數表

公稱通徑：DN15-DN80	公稱壓力：1.6MPa
適用介質：水、蒸汽	適用溫度：0℃-425℃
閥體材質：鑄鋼	連接方式：螺紋連接、法蘭連接

四、高靈敏度蒸汽減壓閥尺寸表

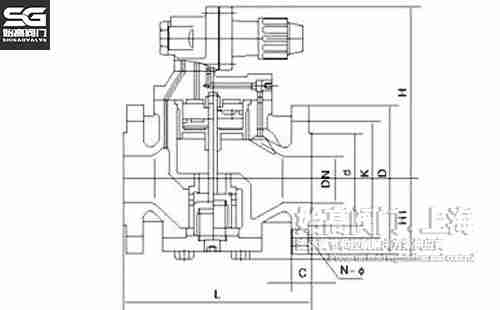

高靈敏度蒸汽減壓閥尺寸圖高靈敏度蒸汽減壓閥結構圖

YG13H/Y內螺紋連接外形尺寸：

DN	G	L	H	H1
15	1/2	140	160	65
20	3/4	140	160	65
25	1	160	168	68
32	1-1/4	180	185	75
40	1-1/2	200	185	78
50	2	230	193	88

YG43H/Y法蘭連接外形尺寸：

DN	L	H	H1	PN10					PN16
DN	L	H	H1	D	K	n-φ	d	C	D	K	n-φ	d	C
15	140	160	65	95	65	4-14	45	12	95	65	4-14	45	14
20	140	160	65	105	75	4-14	55	14	105	75	4-14	55	14
25	150	168	68	115	85	4-14	65	14	115	85	4-14	65	14
32	180	185	75	135	100	4-18	78	16	135	100	4-18	78	16
40	180	185	78	145	110	4-18	85	16	145	110	4-18	85	16
50	200	193	88	160	125	4-18	100	16	160	125	4-18	100	16
65	230	208	98	180	145	4-18	120	18	180	145	4-18	120	18
80	260	228	117	195	160	4-18	135	18	195	160	8-18	135	20

五、相關應用

高靈敏度減壓閥在普通減壓閥的基礎上做了一下改進：加大了活塞面積；改變了節流結構；改變了密封形式；改進了導閥結構和調節彈簧形式，從而提高了產品的性能。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高靈敏度蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
