手動衛生級隔膜閥

產品信息
產品型號：SG-220-3	021-31261651
產品口徑：DN20-DN80	www.hsbf-brake.com
產品壓力：0-10bar	[email protected]
產品材質：316L	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動衛生級隔膜閥概述

SG-220-3手動衛生級隔膜閥是一種用途廣泛的隔膜產品，適用于制藥、生物、乳品、飲料、化工、化妝品、食品、電子等流體相關行業的流體控制系統。其優點在于使用無死角、無泄漏、易清洗、維護成本低、易操作等多項優點�？蓪崿F(xiàn)自控與手控，為降低企業運行成本提供良好的產品、35度安裝時具有排放干凈；閥內無泄漏風險；抗腐蝕性能高；粘度較高的物料容易通過可替代球閥、蝶閥對潔凈度要求高的產品。

二、手動衛生級隔膜閥參數表

工作壓力：0-10bar	工作溫度：-40-150℃
驅動機構：手動控制	密封材質：EPDM、EPDM+TFM
閥體設計：直通閥設計	閥體材質：316L
接口尺寸：DN20-DN80	接口方式：SG-220-1：焊式、SG-220-2：焊卡式、SG-220-3：卡式
表面處理：外表面Ra≤0.5μm(SF1)，內表面：Ra≤0.375μm(SF4)	接口標準：ISO,DIN,ASME,BPE,3A,BS

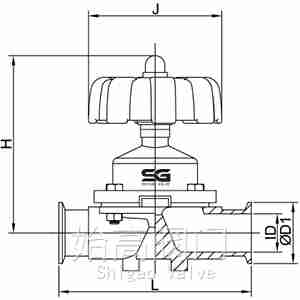

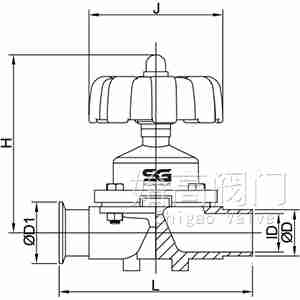

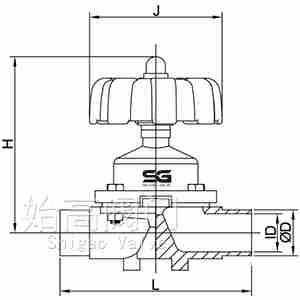

三、手動衛生級隔膜閥尺寸表

DN	φD	φD1	ID	L	H	J
15	19.1	-	15.8	108	95	65
20	22	-	18.1	108	105	90
25	28	-	22.1	120	110	90
32	35	-	28.5	153	140	110
40	40	-	34.8	153	140	110
50	52	-	47.5	173	170	130
65	67	-	60.3	216	200	180
80	88	-	81	254	220	180

DN	φD	φD1	ID	L	H	J
15	19.1	50.5	15.8	108	95	65
20	22	50.5	18.1	112.5	105	90
25	28	50.5	22.1	123.5	110	90
32	35	50.5	28.5	156	140	110
40	40	50.5	34.8	156	140	110
50	52	64	47.5	181.5	170	130
65	67	77.5	60.3	216	200	180
80	88	106	81	254	220	180

DN	φD	φD1	ID	L	H	J
15	-	50.5	15.8	108	95	65
20	-	50.5	18.1	117	105	90
25	-	50.5	22.1	127	110	90
32	-	50.5	28.5	159	140	110
40	-	50.5	34.8	159	140	110
50	-	64	47.5	190	170	130
65	-	77.5	60.3	216	200	180
80	-	106	81	254	220	180

四、應用

衛生級隔膜閥符合格式國際標準設計，滿足各種配置需求，每個閥門串行標識，閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-220-3手動衛生級隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
