U型衛生級隔膜閥

產品信息
產品型號：SG-230-2	021-31261651
產品口徑：DN25-DN65	www.hsbf-brake.com
產品壓力：0-10bar	[email protected]
產品材質：316L	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、U型衛生級隔膜閥概述

SG-230-2U型衛生級隔膜閥按生產工藝在管道上進行采樣及做用水點使用，復合GPM要求，閥門安裝在環形管道上使用，保證其用水點做到無死角。密封材料采用進口PTFE材料作為膈膜片，復合潔凈要求。閥門采用限位裝置保證其關閉時不會因用力過大損壞膜片。是目前生物制藥廠廣泛使用的衛生級隔膜閥門。

二、U型衛生級隔膜閥參數表

工作壓力：0-10bar	工作溫度：-40-150℃
驅動機構：手動控制	閥體設計：三通閥體設計(帶直部彎頭)設計
閥體材質：316L	接口尺寸：主通道(DN25-DN65)，出料口(DN15-DN50)
接口方式：SG-230-2：焊式	表面處理：外表面Ra≤0.5μm(SF1)，內表面：Ra≤0.375μm(SF4)

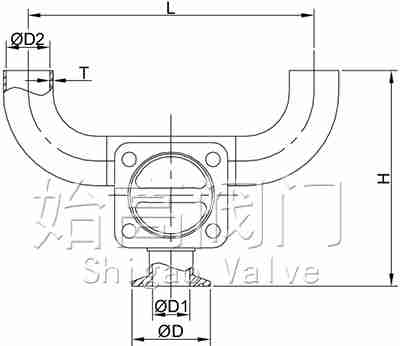

三、U型衛生級隔膜閥尺寸表

口徑	A	C	D	H	L	T
DN20-15	50.5	9.5	15.8	120.2	110.2	1.65
DN25-20	50.5	15.8	22.1	163.7	166.2	1.65
DN25-25	50.5	22.1	22.1	167.7	166.2	1.65
DN40-20	50.5	15.8	34.8	189.8	204.4	1.65
DN40-25	50.5	22.1	34.8	195.8	204.4	1.65
DN40-32	50.5	28.5	34.8	215.8	229.4	1.65
DN40-40	50.5	34.8	34.8	225.8	229.4	1.65
DN50-20	50.5	15.8	47.5	219.8	242.4	1.65
DN50-25	50.5	22.1	47.5	222.8	242.4	1.65
DN50-32	50.5	28.5	47.5	240.8	267.4	1.65
DN50-40	50.5	34.8	47.5	249.8	267.4	1.65
DN50-50	64.0	47.5	47.5	259.8	282.4	1.65
DN65-20	50.5	15.8	60.3	237.9	280.6	1.65
DN65-25	50.5	22.1	60.3	237.9	2806	1.65
DN65-40	50.5	34.8	60.3	259.9	310.6	1.65

四、應用

衛生級隔膜閥符合格式國際標準設計，滿足各種配置需求，每個閥門串行標識，閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-230-2U型衛生級隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
