G941J電動隔膜閥

產品信息
產品型號：G941J	021-31261651
產品口徑：DN15-DN300	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動隔膜閥概述

G941J電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置和其它驅動零件等組成。本閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

二、電動隔膜閥參數表

公稱通徑：DN15~DN300	公稱壓力：0.6MPa、1.0MPa、1.6MPa
連接方式：法蘭連接	設計標準：GB/T 12239
結構長度：JB1688/GB12221	法蘭標準：JB/T79-94；GB9113.1-26
檢驗試驗：GB/T13927	適用溫度：0℃~150℃(按隔膜材料)

三、零件材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	HT250	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr28Ni14Mo2
3	襯里/閥座	天然膠、丁基膠、PTFE、FEP
4	隔膜	橡膠、氟塑料
5	支撐架	HT250、WCB

四、電動隔膜閥尺寸表

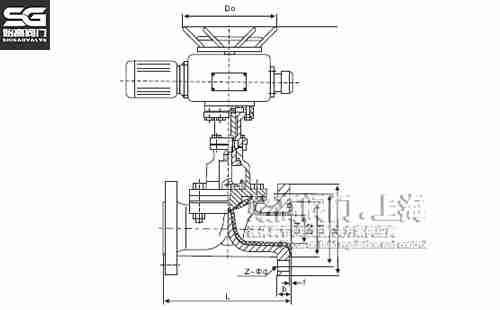

電動隔膜閥尺寸圖電動隔膜閥結構圖

通徑	L	D	D1	N-d	F	H	輸出力矩	啟閉時間	重量
15	108	95	65	4-14	2	-	-	-	-
20	117	105	75	4-14	2	-	-	-	-
25	127	115	85	4-14	2	445	50	17	40
32	146	140	100	4-18	2	457	50	20	41
40	159	150	110	4-18	2	466	50	14	44
50	190	165	125	4-18	2	480	50	20	50
65	216	185	145	4-18	2	517	150	28	60
80	254	200	160	8-18	539	100	160	16	70
100	305	220	180	8-18	2	576	100	17	77
125	356	250	210	8-18	3	634	150	32	92
150	406	285	240	8-22	3	660	200	53	120
200	521	340	295	8-22	3	860	300	33	180
250	635	395	350	12-22	5	-	-	-	-
300	749	445	400	12-22	5	-	-	-	-

五、襯里材料及使用范圍

材料	代號	適用溫度	適用介質
硬橡膠	NR	-10℃~85℃	除強氧化劑（如硝酸、濃硫酸及過氧化氫等和有機溶劑）、50％氟硅酸、鹽酸、30％硫酸、50％氫氟酸、85％磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10％次氰酸鈉、氨水、大部分醇類、有機酸等。
天然膠	NR	≤85℃	凈化水、無機鹽、釋放無機酸等
丁腈膠	NBR	≤85℃	耐油耐磨，其耐酸性能與天然膠相似
聚全氟乙丙烯	FEP、F46	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種有機溶劑和除熔融堿金屬、元素氟外的其他腐蝕性介質
聚三氟氯乙烯	PCTFE、F3	≤120℃
聚偏氟乙烯	PVDF、F2	≤120℃
增強聚丙烯	RPP	≤100℃	除濃硝酸、及強氧化劑外的大多數有機酸、無機酸、無機溶劑等
聚烯烴	PO	≤100℃	適用于腐蝕性氣體、液體及固液等流通介質的輸送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐蝕性，防靜電
鑄鐵、無襯里	-	≤100℃	非腐蝕性介質
不銹鋼、無襯里	-	≤150℃	一般腐蝕性介質

六、安裝說明

1、電動隔膜閥安裝前，須沖洗和清除干凈管道中殘存的雜質；
2、盡可能在管路進口處加裝過濾器，防止雜質損壞隔膜；
3、隔膜閥安裝時，介質流向應與閥體上箭頭方向相一致；
4、在存放或停用期間，應使閥門處于微啟狀態，避免隔膜因長期受壓而失去彈性；
5、襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G941J電動隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
