手動襯膠隔膜閥

產品信息
產品型號：G41J、G45J	021-31261651
產品口徑：DN15-DN400	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動襯膠隔膜閥概述

手動襯膠隔膜閥有G41J襯膠隔膜閥（堰式）和G45J襯膠隔膜閥（直流式）兩種。是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，采用EPDM橡膠材料制成，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

二、手動襯膠隔膜閥參數表

公稱通徑：DN15~DN400	公稱壓力：0.6MPa、1.0MPa、1.6MPa
連接方式：法蘭連接	結構形式：堰式、直流式
設計標準：GB/T 12239	結構長度：JB1688/GB12221
法蘭標準：GB/T4216；JB/T 78	檢驗試驗：GB/T13927

三、零部件材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	HT250	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr28Ni14Mo2
3	襯里/閥座	天然膠、丁基膠、PTFE、FEP
4	隔膜	橡膠、氟塑料
5	手輪	HT250

四、手動襯膠隔膜閥尺寸表

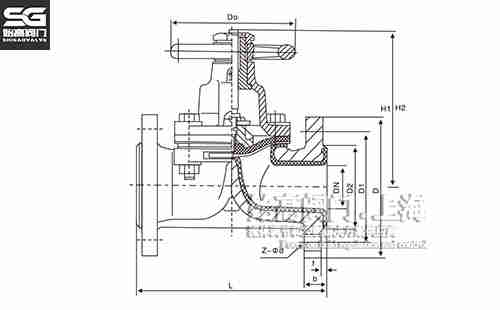

手動襯膠隔膜閥(堰式) 尺寸圖

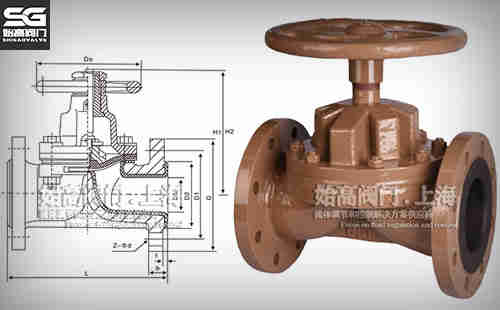

G41J襯膠隔膜閥(堰式)

通徑	L	D	D1	D0	N-d	H	H1	重量
15	125	95	65	120	4-14	-	-	3.8
20	135	105	75	120	4-14	-	-	4.2
25	145	115	85	120	4-14	121	135	4.5
32	160	135	100	120	4-18	132	150	7
40	180	145	110	140	4-18	156	176	9
50	210	160	125	140	4-18	169	195	12
65	250	180	145	200	4-18	202	236	18
80	300	195	160	200	4-18	216	256	24.5
100	350	215	180	280	8-18	270	322	38.5
125	400	245	210	320	8-18	338	406	60
150	460	280	240	320	8-23	384	464	82
200	570	335	295	400	8-23	518	638	149
250	680	390	350	500	12-23	598	734	240
300	790	440	400	560	12-23	698	778	350
350	900	500	460	560	16-23	723	883	392
400	1000	565	515	640	16-25	868	1078	585

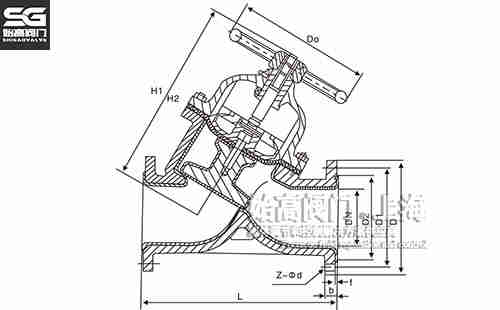

襯膠隔膜閥(直流式)尺寸圖手動襯膠隔膜閥(直流式)

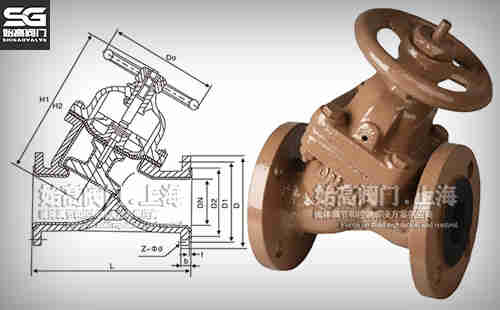

G45J襯膠隔膜閥(直流式)

通徑	L	D	D1	D0	N-d	H	H1	重量
32	180	135	100	120	4-18	-	-	7
40	180	145	110	140	4-18	203	216	8.5
50	210	160	125	140	4-18	213	229	14
65	250	180	145	200	4-18	248	268	18
80	300	195	160	200	4-18	281	305	30
100	350	215	180	280	8-18	332	362	43
125	400	245	210	320	8-18	-	-	67
150	460	280	240	320	8-23	450	496	80
200	570	335	295	400	8-23	594	654	150.2
250	680	390	350	500	12-23	695	771	238

五、襯里材料及使用范圍

材料	代號	適用溫度	適用介質
硬橡膠	NR	-10℃~85℃	除強氧化劑（如硝酸、濃硫酸及過氧化氫等和有機溶劑）、50％氟硅酸、鹽酸、30％硫酸、50％氫氟酸、85％磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10％次氰酸鈉、氨水、大部分醇類、有機酸等。
天然膠	NR	≤85℃	凈化水、無機鹽、釋放無機酸等
丁腈膠	NBR	≤85℃	耐油耐磨，其耐酸性能與天然膠相似
聚全氟乙丙烯	FEP、F46	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種有機溶劑和除熔融堿金屬、元素氟外的其他腐蝕性介質
聚三氟氯乙烯	PCTFE、F3	≤120℃
聚偏氟乙烯	PVDF、F2	≤120℃
增強聚丙烯	RPP	≤100℃	除濃硝酸、及強氧化劑外的大多數有機酸、無機酸、無機溶劑等
聚烯烴	PO	≤100℃	適用于腐蝕性氣體、液體及固液等流通介質的輸送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐蝕性，防靜電
鑄鐵、無襯里	-	≤100℃	非腐蝕性介質
不銹鋼、無襯里	-	≤150℃	一般腐蝕性介質
