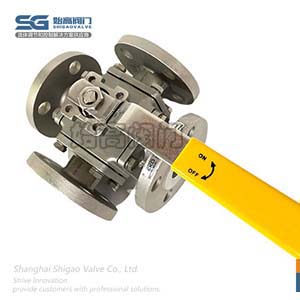

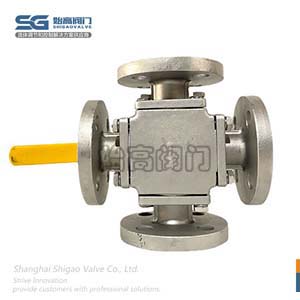

四通法蘭球閥

內容摘要

四通法蘭球閥由LL型四通球閥組成，"LL"型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

四通法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	四通法蘭球閥
產品型號：	Q46F/Q46H	閥體材質：	WCB/CF8/CF8M/CF3/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN200
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	軟密封：RPTFE(-29℃~180℃)/PPL(-29℃~250℃)/PEEK(-29℃~280℃)、硬密封：-29℃~425℃	公稱壓力：	PN16/40、150LB/300LB
球閥流向：	L/L	設計標準：	GB/T12237\|GB/T21385\|ASME B16.34\|API608\|API6D
法蘭標準：	ASME B16.15\|HG/T 20592-2009\|EN 1902-1	結構長度：	ASME B16.10\|GB/T 12221-2005
防火標準：	API607\|JB/T6899-1993	溫度壓力：	ASME B16.34\|GB/T12224-2015
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

四通法蘭球閥簡介

四通法蘭球閥由LL型四通球閥組成，"LL"型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。該四通換向球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次。

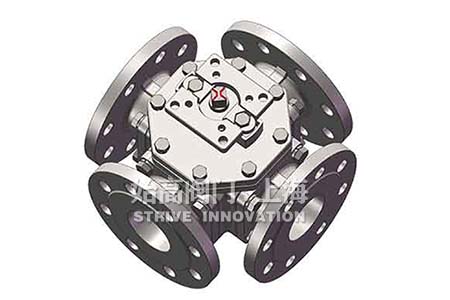

四通法蘭球閥	四通三位球閥

四通法蘭球閥的結構特點

-閥門為精鑄閥體；
-防吹出閥桿；
-L/L通道，可選裝T型球體；
-可衍生開發垂直三通(四通三位)或五通球閥；
-軟密封/雙向硬密封，閥體共享；
-浮動球/固定球可選裝；
-防火結構；
-抗靜電裝置；
-帶鎖扣手柄(可選)；
-ISO 5211高平臺。

四通法蘭球閥的性能特點

公稱壓力	殼體測試	水密封測試	氣密封測試
150LB	3.0MPa	2.2MPa	0.8MPa
300LB	7.5MPa	5.5MPa	0.8MPa
PN16	2.4MPa	1.76MPa	0.8MPa
PN40	6.0MPa	4.4MPa	0.8MPa

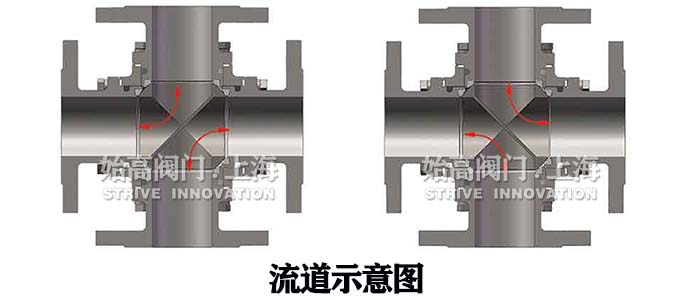

四通法蘭球閥的流道示意圖

四通法蘭球閥流向

四通法蘭球閥的外形尺寸和連接尺寸

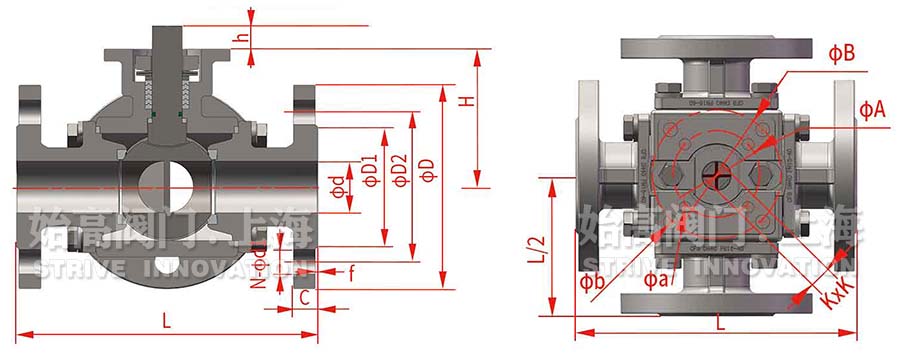

四通法蘭球閥尺寸圖

GB PN16 HG/T20592-2009

DN	IN	L	d	D1	D2	D	C	f	N-d1	h	H	a	b	A	B	K	ISO5211
15	1/2"	152	15	65	45	95	16	2	4-14	11	56	6	7	36	50	11	F03/F05
20	3/4"	160/165	20	75	58	105	18	2	4-14	11	63	6	7	36	50	11	F03/F05
25	1"	181	25	85	68	115	18	2	4-14	14	77	7	9	50	70	14	F05/F07
32	1-1/4"	201	32	100	78	140	18	2	4-18	14	88	7	9	50	70	14	F05/F07
40	1-1/2"	220	40	110	88	150	18	2	4-18	14	102	7	9	50	70	14	F05/F07
50	2"	241	50	125	102	165	18	2	4-18	17	110	9	11	70	102	17	F07/F10
65	2-1/2"	260/290	65	145	122	185	18	2	8-18	17	120	9	11	70	102	17	F07/F10
80	3"	280/310	80	160	138	200	20	2	8-18	24	160	13	18	125	140	22	F12/F14
100	4"	320/360	100	180	158	220	20	2	8-18	24	180	13	18	125	140	22	F12/F14
125	5"	380/420	125	210	188	250	22	2	8-18	29	215	18	22	140	165	27	F14/F16
150	6"	440/480	150	240	212	285	22	2	8-22	29	252	18	22	140	165	27	F14/F16
200	8"	550/600	200	295	268	340	24	2	12-22	38	340	18	22	140	165	36	F14/F16

ANSI 150LB HG/T20615-2009 RF

DN	IN	L	d	D1	D2	D	C	f	N-d1	h	H	a	b	A	B	K	ISO5211
15	1/2"	152	15	60.3	35	90	11.6	2	4-16	11	56	6	7	36	50	11	F03/F05
20	3/4"	160/165	20	69.9	43	100	13.2	2	4-16	11	63	6	7	36	50	11	F03/F05
25	1"	181	25	79.4	50.8	110	14.7	2	4-16	14	77	7	9	50	70	14	F05/F07
32	1-1/4"	201	32	88.9	63.5	115	16.3	2	4-16	14	88	7	9	50	70	14	F05/F07
40	1-1/2"	220	40	98.4	73	125	17.9	2	4-16	14	102	7	9	50	70	14	F05/F07
50	2"	241	50	120.7	92.1	150	19.5	2	4-19	17	110	9	11	70	102	17	F07/F10
65	2-1/2"	260/290	65	139.7	104.8	180	22.7	2	4-19	17	120	9	11	70	102	17	F07/F10
80	3"	280/310	80	152.4	127	190	24.3	2	4-19	24	160	13	18	125	140	22	F12/F14
100	4"	320/360	100	190.5	157.2	230	24.3	2	8-19	24	180	13	18	125	140	22	F12/F14
125	5"	380/420	125	216	185.7	255	24.3	2	8-22	29	215	18	22	140	165	27	F14/F16
150	6"	440/480	150	241.3	216	280	25.9	2	8-22	29	252	18	22	140	165	27	F14/F16
200	8"	550/600	200	298.5	270	345	29	2	8-22	38	340	18	22	140	165	36	F14/F16

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的四通法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
