FOX-3高壓防水錘空氣閥

產品信息
產品型號：FOX-3	021-31261651
產品口徑：DN15-DN500	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

高壓防水錘空氣閥

高壓防水錘空氣閥摘要：

高壓防水錘空氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生

產品品牌：	始高閥門	產品名稱：	高壓防水錘空氣閥
產品型號：	FOX-3	閥體材質：	碳鋼、不銹鋼304、316
連接方式：	法蘭	適用壓力：	PN16、PN25、PN40、PN64
公稱通徑：	DN50~DN300	適用介質：	水、氣、油等
驅動方式：	自動	制造標準：	國標GB、美標ANSI/API

一、產品概述

高壓防水錘空氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生；當隨后出現水柱彌合時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高。

二、參數表

型號：FOX-3	公稱通徑：DN15~DN500	適用溫度：≤90℃
適用介質：水	連接方式：法蘭連接,螺紋連接	閥體材質：鑄鋼、不銹鋼
浮球材質：高密度聚丙烯	密封材質：三元乙丙/NBR	水關閉壓力：≤20kpa
空氣關閉壓力：≥30kpa	ISO國際組織標準	BS英國標準

三、工作原理

高壓防水錘空氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。

四、相關特點

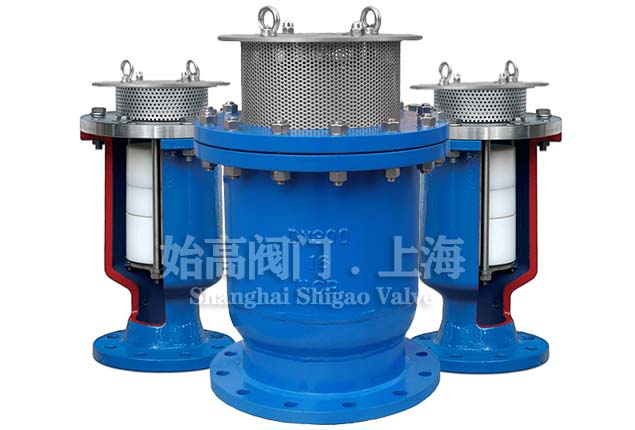

高壓防水錘空氣閥結構

- 具有在高低壓下微量排氣和低壓下大量吸氣排氣三種功能，大小排量組合式進排氣閥的結構，滿足管道初次充水排氣和正常運行時及時進、排氣的要求，并具體防止發生斷流彌合水錘的功能。

-高速排氣能力滿足初始充水速度要求，在充水時不管射出的氣流速度有多大(充水壓力較高時)，底部、中部浮球都不會提前氣堵關閥。當充水流速過快，空氣閥內的壓差達到7kPa時，頂部浮球能可靠關閉主排氣孔口，通過頂部浮球上的轉換小排氣孔口高速排氣，并維持合適的充水背壓和充水流速，使得充水水柱在合適阻力的作用下慢慢地接近空氣閥，避免空氣閥充水過快引起自身的關閥水錘。

-微量排氣孔口≥φ1.6mm的孔口面積，確保能及時排除積聚的空氣，節約運行成本，zui大限度地提高節能效率。

-具備管道事故出現負壓時快速大量高速吸入空氣破壞真空的能力。為了滿足防止"斷流彌合水錘"的要求，在真空度達到34kPa時的zui大進氣能力滿足破壞管道真空，防止負壓的要求。但當兩股水柱彌合，并且閥內壓差達到7kPa時，閥體內的頂部浮球能及時可靠關閉主排氣孔口，迅速轉換成小排氣孔口微量排氣，確保在發生水柱分離再彌合時能高吸微排，截留大部分氣囊吸納緩沖水錘升壓。高速進氣與微量排氣孔口面積之比達到30:1以上，使彌合水錘升壓低于該點穩態壓力的1.3倍。

- 當管道放空時或爆管泄水時，空氣閥能夠及時足量吸進空氣(進排氣流道zui小直徑不小于空氣閥通徑的90%)，破壞管道真空。

-吸氣方式為從吸排氣孔口遮蔽物處水平吸入閥內，縮短氣流的行程，zui大限度的降低出現負壓吸氣破壞真空過程中的氣流阻力。

聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的FOX-3高壓防水錘空氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
