氣動三片式球閥不銹鋼氣動三片式球閥結構
更新時間：2021-12-05 12:18:18 信息來源：不銹鋼氣動三片式球閥結構
氣動三片式球閥是由雙(單)作用氣動活塞式執行器和三片式球閥組成。閥座采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品連接方式有：Q611內螺紋連接、Q661對焊連接、Q681卡箍連接、Q621外螺紋連接可選。
設計依據：GB標準、ANSI標準
設計標準：GB/12237、ANSI B16.34
試驗和檢驗：JB/T9092、API 598
| 序號 | 名稱 | 材質 |
| 1 | 螺栓 | 不銹鋼304 |
| 2 | 接頭 | 不銹鋼CF8、CF8M、CF3、CF3M |
| 3 | 閥座 | PTFE、尼龍、PPL、硬質合金 |
| 4 | 球體 | 不銹鋼304、304L、316、316L |
| 5 | FATI | 不銹鋼CF8、CF8M、CF3、CF3M |
| 6 | 螺母 | 不銹鋼304 |
| 7 | 閥桿 | 不銹鋼304、304L、316、316L |
| 8 | 墊片 | 不銹鋼304、316 |
| 9 | 填料 | PTFE |
| 10 | 壓蓋 | 不銹鋼304、316 |
| 11 | 連接支架 | 不銹鋼CF8 |
| 12 | 連接套 | 不銹鋼304 |
| 13 | 螺栓 | 不銹鋼304 |
| 14 | 氣動執行器 | AT系列 |
| 15 | 位置指示器 | 塑料 |

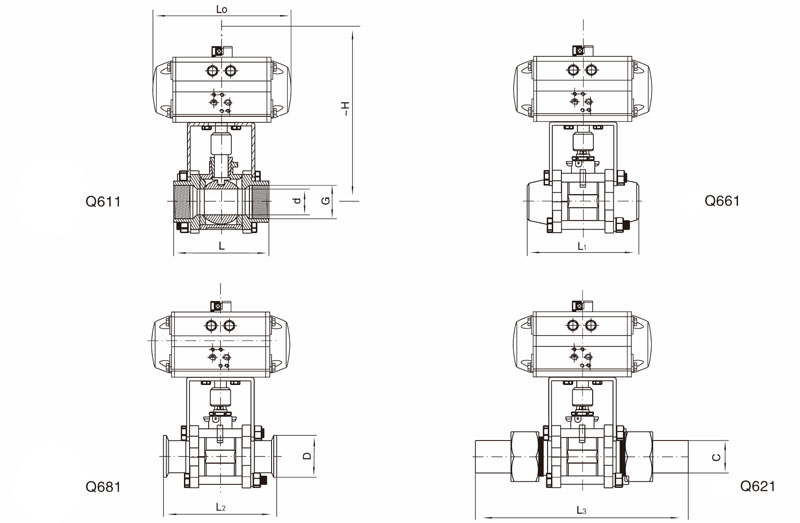

| DN | in | d | L | G | L1 | L2 | D | L3 | C | L0 | H |
| 15 | 1/2 | 15 | 72 | 1/2" | 70 | 100 | 34 | 170 | 21 | 141/159 | 159/175 |
| 20 | 3/4 | 20 | 82 | 3/4" | 85 | 110 | 50.5 | 185 | 26 | 141/159 | 167/183 |
| 25 | 1 | 25 | 90 | 1" | 95 | 120 | 50.5 | 200 | 31 | 141/211 | 172/215 |
| 32 | 1-1/4 | 32 | 112 | 1-1/4" | 110 | 131 | 50.5 | 225 | 38 | 159/211 | 210/230 |
| 40 | 1-1/2 | 40 | 120 | 1-1/2" | 201/209 | 98/108 | 50.5 | 260 | 46 | 211/248 | 218/248 |
| 50 | 2 | 50 | 145 | 2" | 209/242 | 108/120 | 65 | 300 | 60 | 211/269 | 248/283 |
| 65 | 2-1/2 | 65 | 185 | 2-1/2" | 242/275 | 120/132 | 77.5 | - | - | 248/315 | 273/320 |
| 80 | 3 | 80 | 210 | 3" | 275/332 | 132/148 | 91 | - | - | 269/345 | 313/335 |
