倒流防止器技術參數

雙止回閥倒流防止器是一種嚴格限制管道中的壓力水只能單向流動的水力控制組合裝置。是由兩個隔開的“止回閥”和一個“泄水閥”組成。由于止回閥的局部水頭損失，中間閥腔內的壓力始終低于進口的壓力。這個壓差驅動泄水閥處于關閉狀態，管路正常供水。當出口端壓力高于中腔壓力時，即使兩個止回閥都不能反向密封，泄水閥也能自動開啟將倒流水排空，并形成空氣隔斷，保證上游供水衛生安全。

一、基本構造：

雙止回閥倒流防止器有結構分為直流式和直通式兩種：
1、直流式是由直流式進水止回閥、直流式出水止回閥和泄水閥通過緊固件連接組成。進水止回閥閥座密封面至出水止回閥閥座密封面之間構成直流式雙止回閥倒流防止器的閥腔。
2、直通式是由直通式進水止回閥、直通式出水止回閥和泄水閥通過緊固件連接組成。進水止回閥閥座密封面至出水止回閥閥座密封之間構成直通式雙止回閥倒流防止器的閥腔。

二、特點：

1、在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。
2、低水損、節能顯著：水頭損失小于0.03MPa。
3、空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，隔斷性能安全可靠。
4、雙止回閥倒流防止器具有結構合理，零件不易磨損，安全可靠，維修周期長等特點。

三、原理：

1、正向通水：
進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04MPa。
2、反向關閉：
進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。

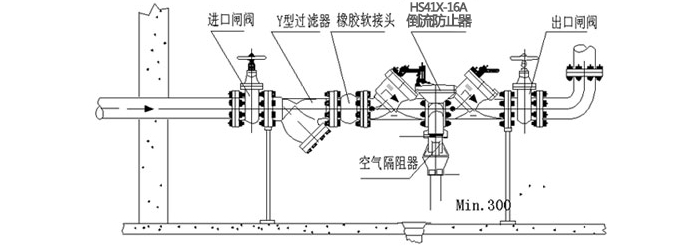

倒流防止器主要用于城鎮供水管網與各類用戶管網之間，或者生活飲用水與中水、消防水、空調水、綠化水等水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。
