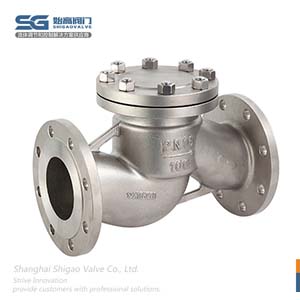

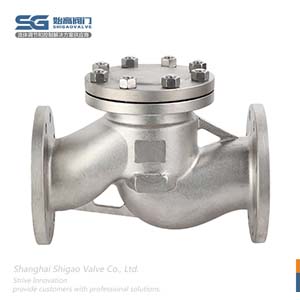

國標升降式止回閥

內容摘要

H41H國標升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端下側流入，從出口端上側流出。當進口壓力大于閥瓣重量及其流動阻力之和，閥門被開啟。反之，介質倒流時閥門則關閉。止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類。又稱逆止閥、單向閥。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	國標升降式止回閥
產品型號：	H41H	閥體材質：	鑄鋼、不銹鋼等
連接方式：	法蘭式	公稱通徑：	DN15~DN500
公稱壓力：	PN16;PN25;PN40;PN63;PN100;PN160	適用介質：	水、油、蒸汽等
適用溫度：	-40℃~425℃	設計標準：	GB/T 12235
結構長度：	GB/T 12221	法蘭標準：	JB/T 79；GB/T 9113；HG20592
檢查和試驗：	JB/T 9092	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

國標升降式止回閥簡介

升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣，因此它的流體阻力系數較大。閥瓣上部和閥蓋下部加工有導向套筒，閥瓣導向筒可在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥其介質進出口通道方向相同，其流動阻力較直通式小。

國標升降式止回閥結構圖

國標升降式止回閥的結構特點

1、產品按國家標準GB/T12235設計制造檢驗，密封可靠，性能優良。
2、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
3、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
4、可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

國標升降式止回閥的試驗壓力表

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水	水	水	氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1.8	1.8	0.5~0.7
	2.5	3.8	2.8	2.8	0.5~0.7
	4.0	6.0	4.4	4.4	0.5~0.7
	6.4	9.6	7.0	7.0	0.5~0.7
	10.0	15.0	11.0	11.0	0.5~0.7
	16.0	24.0	18.0	18.0	0.5~0.7

國標升降式止回閥的外形和連接尺寸

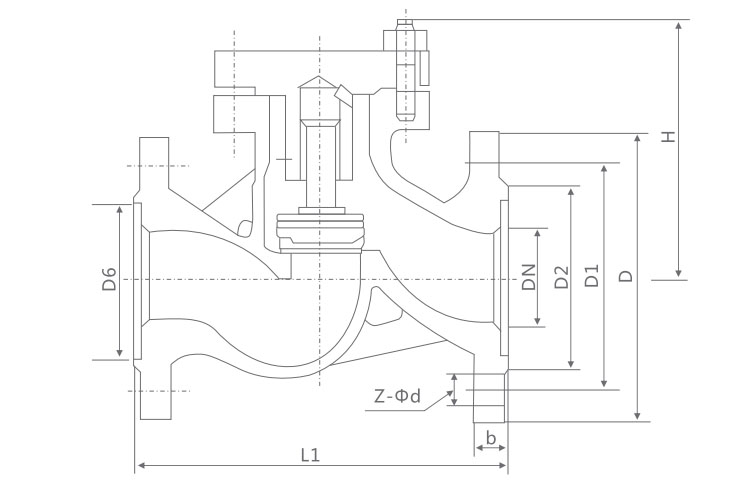

國標升降式止回閥外形尺寸

DN	L	D	D1	D2	b-f	z-d	H
20	150	105	75	55	14-2	4-14	100
25	160	115	85	65	14-2	4-14	100
32	180	135	100	78	16-2	4-18	105
40	200	145	110	85	16-3	4-18	115
50	230	160	125	100	16-3	4-18	135
65	290	180	145	120	18-3	4-18	140
80	310	195	160	135	20-3	8-18	145
100	350	215	180	155	20-3	8-18	165
125	400	245	210	185	22-3	8-18	250
150	480	280	240	210	24-3	8-23	295
200	550	335	295	265	26-3	12-23	315
250	650	405	355	320	30-3	12-25	430
300	750	460	410	375	30-4	12-25	480
350	850	520	470	435	34-4	16-25	500
400	950	580	525	485	36-4	16-30	580
450	1050	640	585	545	40-4	20-30	580
500	1150	705	650	608	44-4	20-34	630
600	1350	840	770	718	48-5	20-41	780
