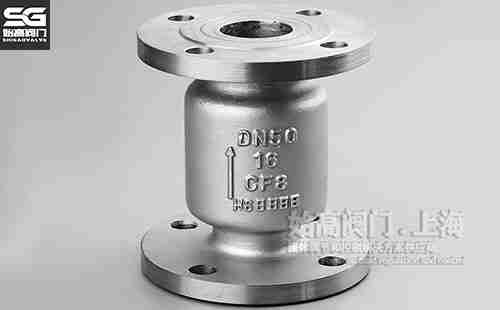

法蘭立式止回閥
| 產品信息 | |
| 產品型號：H42H、H42W |  021-31261651 |
| 產品口徑：DN15-DN200 |  www.hsbf-brake.com |
| 產品壓力：1.6MPa-4.0MPa |  [email protected] |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、法蘭立式止回閥概述
H42H/H42W法蘭立式止回閥是由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟或關閉。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電機反轉以及容器介質的泄放，止回閥主要可分為旋啟式止回閥與升降式止回閥。
二、法蘭立式止回閥參數表
| 公稱通徑：DN15-DN200 | 公稱壓力：1.6MPa-4.0MPa |
| 適用介質：水、非腐蝕性介質 | 適用溫度：-10℃-425℃ |
| 閥體材質：鑄鋼、不銹鋼 | 設計制造：GB12235 |
| 結構長度標準：GB/T12221-89 | 法蘭標準：JB/T79-94 |

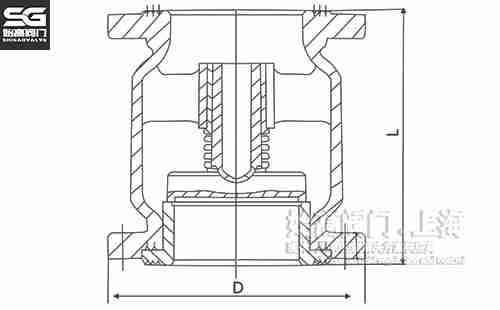

三、法蘭立式止回閥尺寸表
1.6MPa連接尺寸：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
2.5MPa連接尺寸：
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
4.0MPa連接尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
四、相關應用
法蘭立式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電機反轉以及容器介質的泄放，止回閥主要可分為旋啟式止回閥與升降式止回閥。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭立式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
