無磨損微阻球形止回閥
| 產品信息 | |
| 產品型號:HQ44X、HQ45X | 021-31261651 |
| 產品口徑:DN50-DN1000 | www.hsbf-brake.com |
| 產品壓力:1.0MPa-2.5MPa | [email protected] |
| 產品材質:鑄鐵、鑄鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、無磨損微阻球形止回閥概述
HQ44X/HQ45X無磨損微阻球形止回閥采用橡膠包裹球為閥瓣,在介質的作用下,可在閥體內的滑道上滾動,從而打開或關閉閥門,流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水等官網的水泵出口,防止介質倒流。
二、無磨損微阻球形止回閥參數表
| 公稱通徑:DN50-DN1000 | 公稱壓力:1.0MPa-2.5MPa |
| 適用介質:水、腐蝕性介質 | 適用溫度:0℃-80℃ |
| 閥體材質:鑄鐵、鑄鋼、不銹鋼 | 連接方式:法蘭連接 |
| 法蘭標準:GB/T17241.6、GB/T9133 | 試驗標準:GB/T13927、API1598 |
三、無磨損微阻球形止回閥零部件材質
| 序號 | 名稱 | 材料 |
| 1(單球) | 閥座 | 不銹鋼、碳鋼 |
| 1(多球) | 閥蓋 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 2(單球) | 球 | 碳鋼包橡膠組合件 |
| 2(多球) | 擋板 | A3鋼板 |
| 3(單球) | 閥體 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 3(多球) | 網架 | 不銹鋼、碳鋼 |
| 4 | 球 | 碳鋼包橡膠組合件 |
| 5 | 閥體 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |

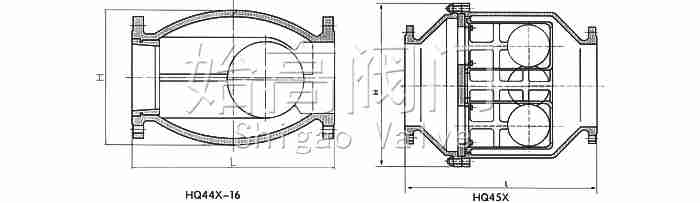

四、無磨損微阻球形止回閥尺寸表
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
五、安裝示意圖

無磨損微阻球形止回閥采用橡膠包裹球為閥瓣,在介質的作用下,可在閥體內的滑道上滾動,從而打開或關閉閥門,流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水等官網的水泵出口,防止介質倒流。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的微阻球形止回閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
