| 升降式底閥摘要 |
H42X升降式底閥由閥體、閥蓋、閥瓣、密封圈和墊片等部件組成。底閥的閥瓣有單瓣、雙瓣和多瓣等幾個類型。底閥在接入管路后，液體介質從閥蓋方向進入閥體，液體的壓力作用于閥瓣，使得閥瓣被打開允許介質流過，當閥體內的介質壓力變化或消失時，閥瓣關閉阻止介質倒流。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 升降式底閥 |
| 產品型號： | H42X | 閥體材質： | 球墨鑄鐵 |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50~DN300 |
| 驅動方式： | 自動 | 適用介質： | 水；油；非腐蝕性液體 |
| 適用溫度： | 0℃~80℃ | 公稱壓力： | 1.0MPa~1.6MPa |
| 壓力試驗： | GB/T13927-1992 | 結構長度： | GB/T1221-1989 |
| 閥門標志： | GB/T1220-1989 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
H42X升降式底閥由閥體、閥蓋、閥瓣、密封圈和墊片等部件組成。底閥的閥瓣有單瓣、雙瓣和多瓣等幾個類型。底閥在接入管路后，液體介質從閥蓋方向進入閥體，液體的壓力作用于閥瓣，使得閥瓣被打開允許介質流過，當閥體內的介質壓力變化或消失時，閥瓣關閉阻止介質倒流。
升降式底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋，起到了不易堵塞，主要應用在抽水的管路上。底閥其他名稱有：井底閥、吸水閥、濾水閥、蓮蓬頭。

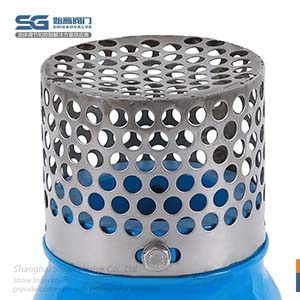

底閥在閥蓋上設有多個進水口，并配有篩網，以減少雜物的流入，降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網，但底閥一般是適用于清潔介質的，粘度和顆粒度過大的介質不宜使用底閥。底閥焊接在容器的最底部，從而可以達到較好的排空，清洗，消毒的效果。

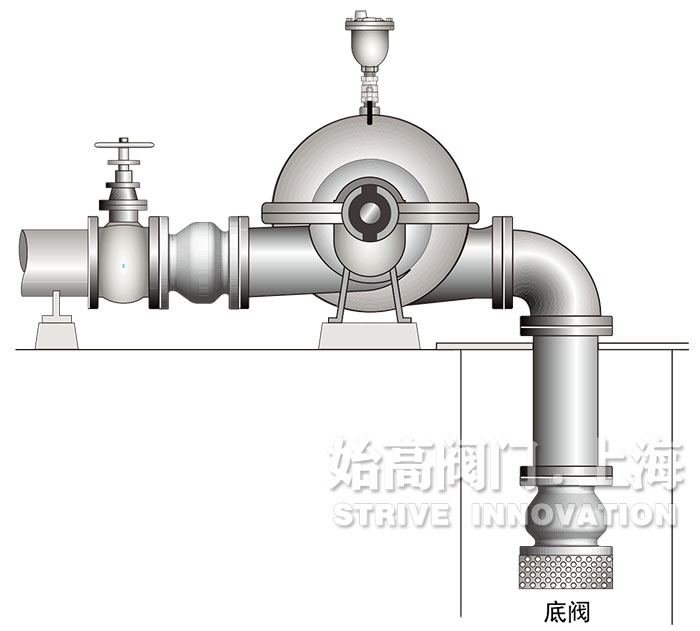

升降式底閥非自灌式離心泵在啟動前，泵內必須灌滿水才能啟動。底閥主要應用于非自灌式離心泵抽水場合，安裝在吸入管路底端，完全淹沒在水中。底閥具有止回功能，吸入管路中的水只能向泵入口方向流動，不能返回吸入池，首次泵啟動時需要灌水，以后就不需要灌水了（事實上由于底閥的密封、加工質量問題，再次啟動也需要補一定的水量）。
止回閥通常不能承受高壓，但是泵停機后出水側的水回流會產生很大的壓力，為防止底閥被破壞，有的底閥上安裝有泄壓管。
一般來說是不需要裝升降式底閥的，因為一般自吸泵的進口處都自身帶的有止回閥，也就是我們常說的單向閥，這樣泵在停止后，泵體內的液體就無法回流到原來的池子里，而且儲存在泵體內，所以第二次使用的時候就不需要加灌液體了。如果加裝了底閥以后效果會更好，因為如果有時候單向閥損壞了，還有底閥做為保障，不會出現空轉，而且加裝底閥以后也會有效的保證泵的有效吸程。另一種特殊情況，但如果吸入高度相差太大,或吸液管管徑過大,體積超過了自吸泵泵腔內的存液量,就不能正常工作了。這時必須要加裝底閥，保證自吸安全快速。

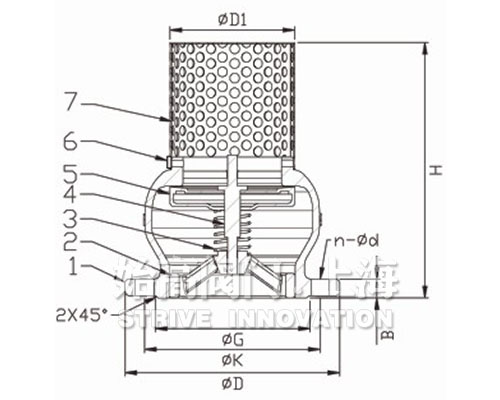

| 序號 | 名稱 | 材料 |
| 1 | 閥體 | GGG50(球墨鑄鐵) |
| 2 | 底座 | GGG50(球墨鑄鐵) |
| 3 | 彈簧 | SS304(不銹鋼) |
| 4 | 閥桿 | 2Cr13(不銹鋼) |
| 5 | 閥瓣 | GGG50+EPDM(球鐵+橡膠) |
| 6 | 螺栓 | SS304(不銹鋼) |
| 7 | 濾網 | SS304(不銹鋼) |
| DN | D | D1 | K | K | H | B | N-D | N-D |
| PN10 | PN16 | PN10 | PN16 | |||||
| 50 | 165 | 99 | 125 | 125 | 190 | 19 | 4-19 | 4-19 |
| 65 | 185 | 118 | 145 | 145 | 210 | 19 | 4-19 | 4-19 |
| 80 | 200 | 132 | 160 | 160 | 240 | 19 | 4-19 | 4-19 |
| 100 | 220 | 156 | 180 | 180 | 250 | 19 | 8-19 | 8-19 |
| 125 | 250 | 184 | 210 | 210 | 310 | 19 | 8-19 | 8-19 |
| 150 | 285 | 211 | 240 | 240 | 370 | 19 | 8-23 | 8-23 |
| 200 | 340 | 266 | 295 | 295 | 450 | 20 | 8-23 | 12-23 |
| 250 | 405 | 319 | 350 | 355 | 470 | 22 | 12-23 | 12-28 |
| 300 | 460 | 378 | 400 | 410 | 500 | 25 | 12-23 | 12-28 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的升降式底閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
