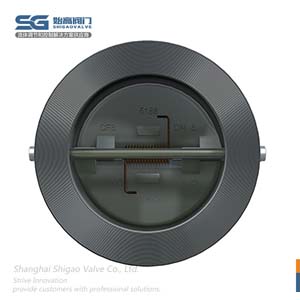

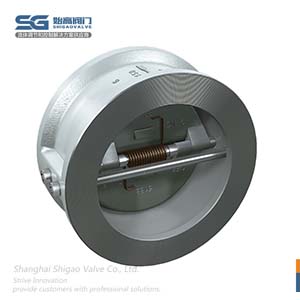

對夾雙瓣旋啟式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	對夾雙瓣旋啟式止回閥
產品型號：	H76W	閥體材質：	不銹鋼
連接方式：	對夾式	公稱通徑：	DN40~DN1200
公稱壓力：	PN16;PN25	適用介質：	水、氣、油等
適用溫度：	-20℃-425℃	設計標準：	GB/T12221、API6D、API594
結構長度：	GB/T9113、JB/T79、ASME B16.5、ASME B16.47	設計制造：	API594；API6D；JB/T8937
檢查和試驗：	JB/T9092、GB/T13927、API598、API6D	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

對夾雙瓣旋啟式止回閥簡介

H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場合適用。對夾雙瓣止回閥的啟閉件是靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型。

雙瓣對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體對焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

對夾雙瓣旋啟式止回閥結構圖

對夾雙瓣旋啟式止回閥的結構特點

1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏；
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失��；
3、結構長度短，剛性好，安裝方便；
4、主要零部件材質可選范圍寬，使用介質范圍廣；
5、適用于高層建筑給水管網、安裝空間有限制的管網、還適用于消防，供暖管網。

對夾雙瓣旋啟式止回閥的外形和連接尺寸

對夾雙瓣旋啟式止回閥結構圖

DN	尺寸				配管法蘭(供參考)
DN	L	d	D3	D2	螺栓孔中心圓直徑D1	螺體數量	螺栓直徑D	螺栓長度L1
40	60	96	46	41	110	4	M16	150
50	60	109	56	51	125	4	M16	150
65	67	129	73	65	145	4	M16	155
80	73	144	88	80	160	8	M16	160
100	73	164	108	102	180	8	M16	165
125	83	194	132	127	210	8	M16	180
150	98	220	160	152	240	8	M20	205
200	127	275	210	203	295	8	M20	235
250	146	330	266	254	350	12	M20	255
300	181	380	310	305	400	12	M20	290
350	184	440	355	350	460	16	M20	295
400	198	493	405	400	515	16	M24	310
450	203	543	455	450	565	20	M24	325
500	219	598	505	500	620	20	M24	345
600	222	698	605	600	725	20	M24	440
700	305	811	700	695	840	24	M27	440
800	305	918	800	796	950	24	M30	450
900	368	1018	903	898	1050	28	M30	520
1000	432	1124	1055	1050	1160	28	M33	590
1200	524	1340	1205	1200	1380	32	M36	695
