微阻緩閉止回閥

產品信息
產品型號：HH44X	021-31261651
產品口徑：DN40-DN800	www.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、微阻緩閉止回閥概述

HH44X微阻緩閉止回閥由閥體、閥蓋、閥瓣、閥軸等組成，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等特點。

微阻緩閉止回閥主要依靠介質的推力作用，將閥瓣自動推開，當閥瓣全開后，平衡捶倒向閥瓣的反面，起到了平衡部分閥瓣重量的目的，減少了因閥瓣重量對水流的壓力。另外閥體內的壓力水通過針型閥流進活塞的后腔，將活塞全部推入。當水流突然停止時，由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閥瓣不能全部關閉，還剩下20％左右的面積使水流通過，減弱了水錘壓力。閥瓣的尖端壓在活塞頂上，而活塞后腔的水阻礙活塞退回，即阻止閥瓣關閉，這股水只能通過針型閥緩緩流回閥體，使閥瓣緩緩關閉。

二、微阻緩閉止回閥參數表

公稱通徑：DN40-DN800	公稱壓力：1.0MPa-2.5MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鐵、鑄鋼、球墨鑄鐵	設計制造標準：JB/T8937
長度標準：GB/T12221-2005	法蘭標準：GB/T9113

三、微阻緩閉止回閥尺寸表

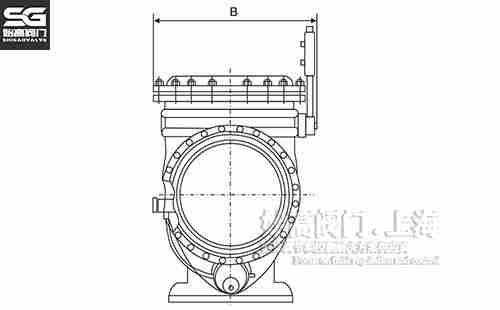

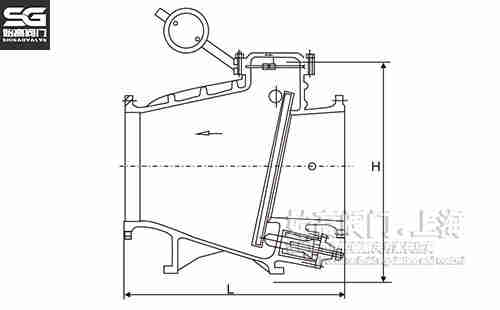

微阻緩閉止回閥尺寸圖微阻緩閉止回閥結構圖

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	600	700	800	900	1000	1100	1300	1400	1500
H	300	300	320	354	350	380	500	580	670	730	820	920	1100	1100	1200	1550	1700

四、相關應用

微阻緩閉止回閥當水流突然停止時，由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閥瓣不能全部關閉，還剩下20％左右的面積使水流通過，減弱了水錘壓力。閥瓣的尖端壓在活塞頂上，而活塞后腔的水阻礙活塞退回，即阻止閥瓣關閉，這股水只能通過針型閥緩緩流回閥體，使閥瓣緩緩關閉。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的微阻緩閉止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
