更新時間：2022-10-19 10:05:15

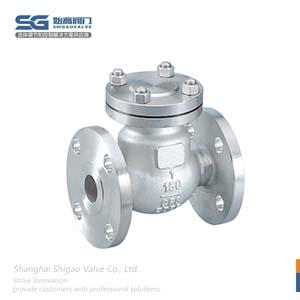

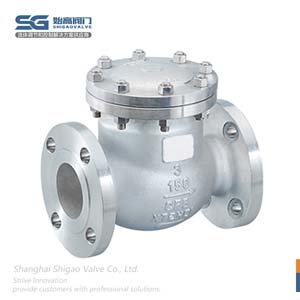

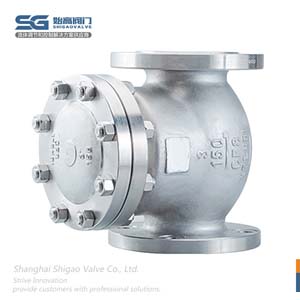

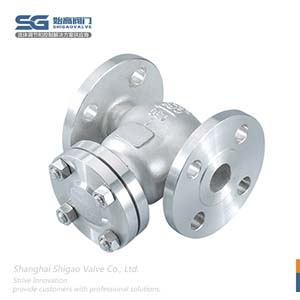

美標旋啟式止回閥

內容摘要

H44H美標旋啟式止回閥以美國API標準生產制造，其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路中。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于大口徑的場合。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

美標旋啟式止回閥參數表

產品品牌：	始高閥門	產品名稱：	美標旋啟式止回閥
產品型號：	H44W	閥體材質：	鑄鋼、不銹鋼
連接方式：	法蘭式	公稱通徑：	2"-24"
驅動方式：	自動	適用介質：	水；油；腐蝕性液體
適用溫度：	-20℃-425℃	公稱壓力：	150LB-2500LB
設計規范：	API594；API6D	結構長度：	ANSI B16.10；API6D
連接法蘭：	ANSI B16.5	試驗與檢驗：	API598；API6D
壓力-溫度：	ANSI B16.34	產品標示：	MSS SP-25
供貨規范：	API594；API6D	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

美標旋啟式止回閥簡介

H44H美標旋啟式止回閥以美國API標準生產制造，其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路中。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于大口徑的場合。根據閥瓣數目可分為單瓣旋啟式止回閥、雙瓣旋啟式及多瓣旋啟式三種。美標止回閥的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝；旋啟式止回閥搖桿銷軸采用內裝式結構，減少了外泄漏缺點。

美標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

美標旋啟式止回閥的結構特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、產品根據美國國家標準ANSIB16.34，美國石油學會標準API16D要求生產。
3、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
4、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫。

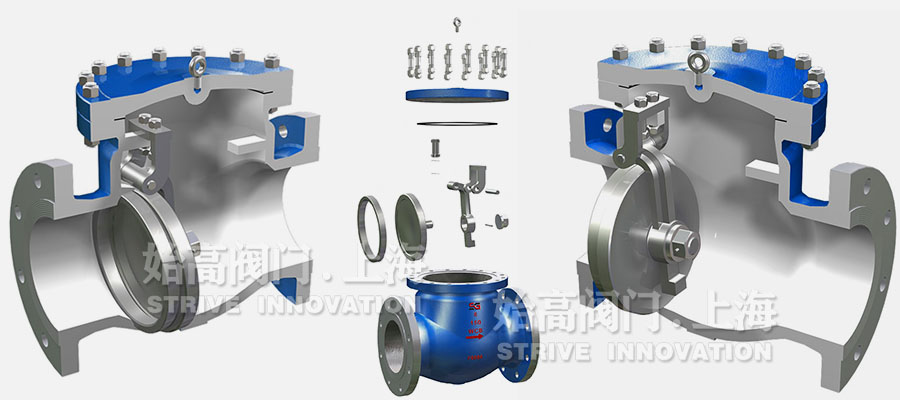

美標旋啟式止回閥結構圖

美標旋啟式止回閥的零部件材質

No.	零件名稱	材質	材質	No.	零件名稱	材質	材質
1	吊環螺釘	B7	B7	2	螺母	1035	304
3	螺栓	1035	304	4	閥蓋	WCB	CF8/CF8M
5	密封墊	304+Graphite	PTFE	6	支架	WCB	CF8/CF8M
7	螺釘	1035	304	8	圓柱銷	304	304
9	閥體	WCB	CF8/CF8M	10	閥瓣	WCB	CF8/CF8M
11	搖臂	WCB	CF8/CF8M	12	墊片	1020	304
13	螺母	1035	304	14	螺釘	1035	304

美標旋啟式止回閥的主要外形和連接尺寸

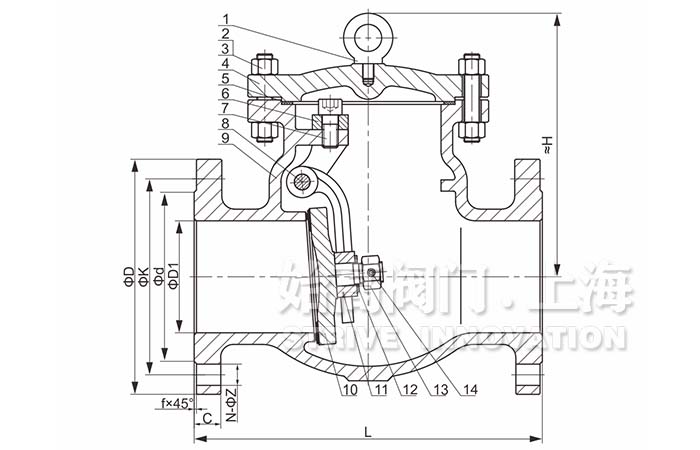

美標旋啟式止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
2	50	92.1	120.7	150	2	16.3	4-19	203	158
2-1/2	65	104.8	139.7	180	2	17.9	4-19	216	186
3	80	127.0	152.4	190	2	19.5	4-19	241	205
4	100	157.2	190.5	230	2	24.3	8-19	292	235
5	125	185.7	215.9	255	2	24.3	8-22	330	268
6	150	215.9	241.3	280	2	25.9	8-22	356	293
8	200	269.9	298.5	345	2	29.0	8-22	495	359
10	250	323.8	362.0	405	2	30.6	12-25	622	425
12	300	381.0	431.8	485	2	32.2	12-25	698	473
14	350	412.8	476.3	535	2	35.4	12-29	787	499
16	400	469.9	539.8	595	2	37.0	16-29	864	555
18	450	533.4	577.9	635	2	40.1	16-32	978	720
20	500	584.2	635.0	700	2	43.3	20-32	978	810

結語

美標旋啟式止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。產品的設計制造符合美國標準，主要用于石油、化工、制藥、化肥、電力等管路上。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
