日標立式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標立式止回閥參數表

產品品牌：	始高閥門	產品名稱：	日標立式無沖擊止回閥
產品型號：	H42X	閥體材質：	SCS13不銹鋼;SCS14不銹鋼
連接方式：	法蘭式	公稱通徑：	40A~300A
公稱壓力：	10K;20K	適用介質：	水、油、蒸汽、腐蝕性介質
適用溫度：	-20℃~120℃	設計標準：	JIS B2071
結構長度：	JIS B2002	法蘭標準：	JIS B2220
檢查和試驗：	JIS B2003	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標立式止回閥簡介

日標立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦又切換要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。

日標立式止回閥的零部件材質

No.	零件名稱	材質	No.	零件名稱	材質
1	螺母	304	2	墊圈	304
3	手輪	KTH330	4	壓蓋螺母	SCS13
5	填料壓套	304	6	填料	PTFE
7	填料墊	304	8	閥桿	304/316
9	閥蓋	SCS13/SCS14	10	密封墊	PTFE
11	閥瓣	304/316	12	閥體	SCS13/SCS14
13	螺釘	304	14	彈簧座	SCS13/SCS14
15	閥瓣	SCS13/SCS14	16	彈簧	304/316
17	閥座	氟橡膠	-	-	-

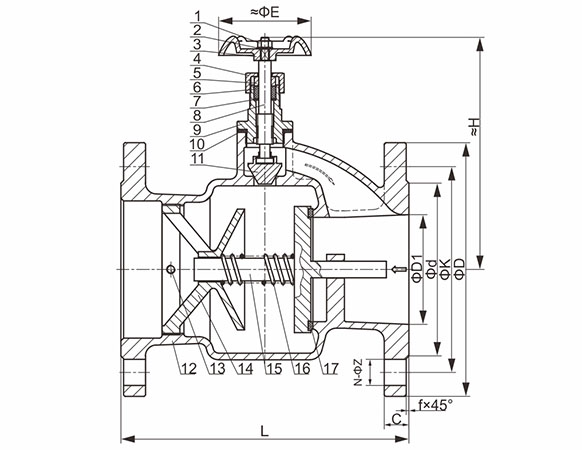

10K日標立式止回閥的外形和連接尺寸

10K日標立式止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H	E
40A	40	81	105	140	2	16	4-19	160	75	143
50A	50	96	120	155	2	16	4-19	184	75	160
65A	65	116	140	175	2	18	4-19	200	75	165
80A	80	126	150	185	2	18	8-19	210	80	190
100A	100	151	175	210	2	18	8-19	218	80	190
125A	125	182	210	250	2	20	8-23	253	80	240
150A	150	212	240	280	2	22	8-23	280	80	255
200A	200	262	290	330	2	22	12-23	415	80	285
250A	250	324	355	400	2	24	12-25	460	80	305
300A	300	368	400	445	3	24	16-25	605	80	335

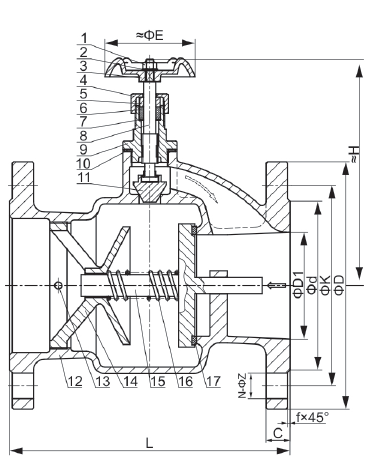

20K日標立式止回閥的外形和連接尺寸

20K日標立式止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H	E
40A	40	81	105	140	2	18	4-19	160	75	143
50A	50	96	120	155	2	18	8-19	184	75	160
65A	65	116	140	175	2	20	8-19	200	75	165
80A	80	132	160	200	2	22	8-23	210	80	190
100A	100	160	185	225	2	24	8-23	218	80	190
125A	125	195	225	270	2	26	8-25	253	80	240
150A	150	230	260	305	2	28	12-25	280	80	255
200A	200	275	305	350	2	30	12-25	415	80	285
250A	250	345	380	430	2	34	12-27	460	80	305
300A	300	395	430	480	3	36	16-27	605	80	335

結語

日標立式止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標立式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
