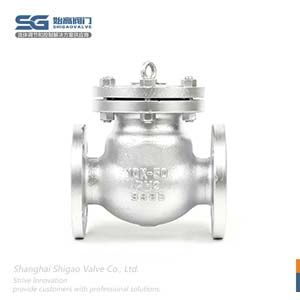

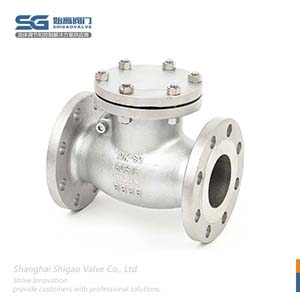

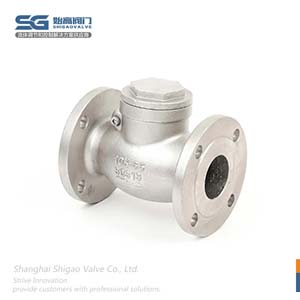

日標旋啟式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標旋啟式止回閥參數表

產品品牌：	始高閥門	產品名稱：	日標旋啟式止回閥
產品型號：	H44H-10K;H44H-20K;H44W-10K;H44W-20K	閥體材質：	SCPH2碳鋼；SCS13不銹鋼;SCS14不銹鋼
連接方式：	法蘭式	公稱通徑：	50A~500A
公稱壓力：	10K、20K	適用介質：	水、油、蒸汽、腐蝕性介質
適用溫度：	-40℃~425℃	設計標準：	JIS B2071
結構長度：	JIS B2002	法蘭標準：	JIS B2220
檢查和試驗：	JIS B2003	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標旋啟式止回閥簡介

H44H日標旋啟式止回閥是以日本JIS標準生產制造，閥門壓力等級以K表述，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于較大口徑的場合。日標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

H44H旋啟式日標止回閥是指按日本標準設計、制造，生產、檢測的止回閥。適用于10K~20K的各種管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。

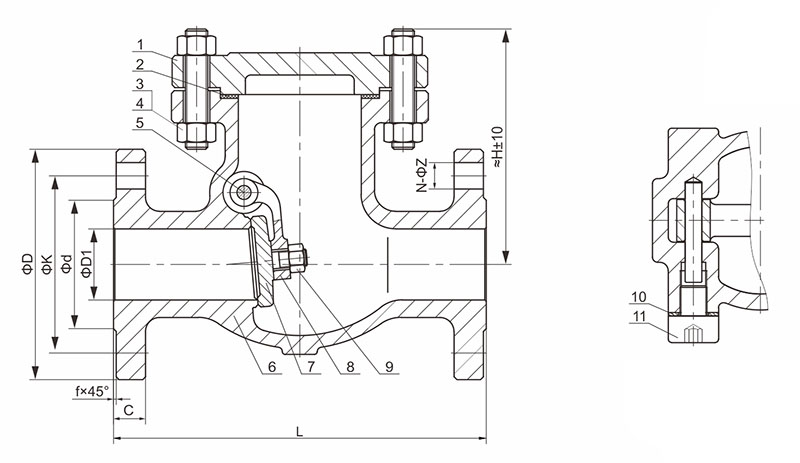

10K日標旋啟式止回閥的主要外形和連接尺寸

No.	零件名稱	材質	No.	零件名稱	材質
1	閥蓋	SCS13/SCS14	2	密封墊	PTFE
3	螺母	304	4	螺柱	304
5	圓柱銷	304	6	閥體	SCS13/SCS14
7	閥瓣	SCS13/SCS14	8	搖臂	SCS13/SCS14
9	螺母	304	10	密封墊	PTFE
11	螺釘	304	-	-	-

10K日標旋啟式止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
50A	50	96	120	155	2	16	4-19	203	112
65A	65	116	140	175	2	18	4-19	216	130
80A	80	126	150	185	2	18	8-19	241	147
100A	100	151	175	210	2	18	8-19	292	177
125A	125	182	210	250	2	20	8-23	330	189
150A	150	212	240	280	2	22	8-23	356	209
200A	200	262	290	330	2	22	12-23	495	257
250A	250	324	355	400	2	24	12-25	622	296
300A	300	368	400	445	3	24	16-25	698	343

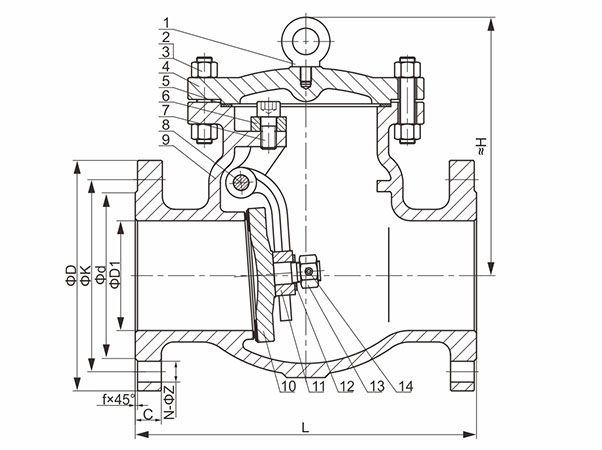

20K日標旋啟式止回閥的主要外形和連接尺寸

No.	零件名稱	材質	材質	No.	零件名稱	材質	材質
1	吊環螺釘	SM25C	SM25C	2	螺母	SM35C	304
3	螺栓	SM45C	304	4	閥蓋	SCPH2	SCS13/SCS14
5	密封墊	304+Graphite	PTFE	6	支架	SCPH2	SCS13/SCS14
7	螺釘	SM35C	304	8	援助銷	304	304
9	閥體	SCPH2	SCS13/SCS14	10	閥瓣	SCPH2	SCS13/SCS14
11	搖臂	SCPH2	SCS13/SCS14	12	墊片	SS400	304
13	螺母	SM35C	304	14	螺釘	SM25C	304

20K日標旋啟式止回閥外形尺寸

NPS	D1	d	K	D	f	C	N-Z	L	H
50A	50	96	120	155	2	22	8-19	267	183
65A	65	116	140	175	2	24	8-19	292	212
80A	80	132	160	200	2	26	8-23	318	224
100A	100	160	185	225	2	28	8-23	356	244
125A	125	195	225	270	2	30	8-25	400	275
150A	150	230	260	305	2	32	12-25	444	310
200A	200	275	305	350	2	34	12-25	533	365
250A	250	345	380	430	2	38	12-27	711	545
300A	300	395	430	480	3	40	16-27	711	545
350A	350	440	480	540	3	40	16-33	838	580
400A	400	495	540	605	3	46	16-33	864	595
450A	450	560	605	675	3	48	20-33	978	740
500A	500	615	660	730	3	50	20-33	1016	870

結語

JIS日標旋啟式止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。日標法蘭止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。日標旋啟式止回閥H44W是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
