| 內容摘要 |

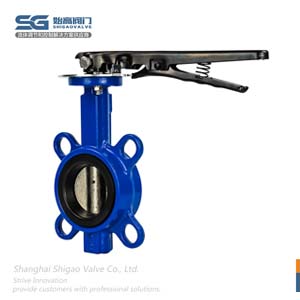

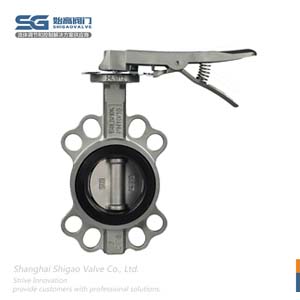

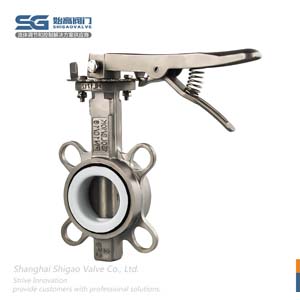

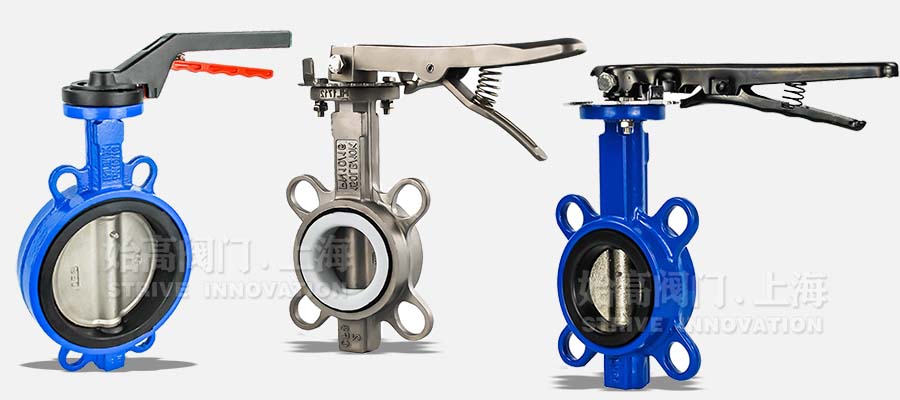

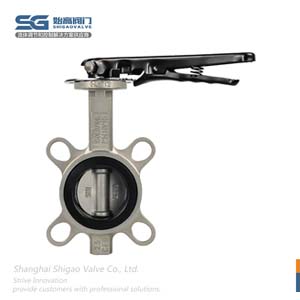

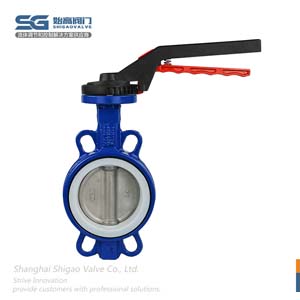

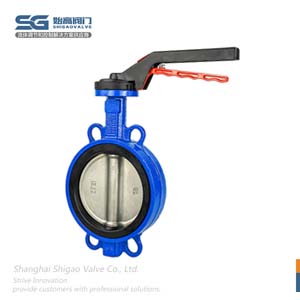

D71X手柄對夾蝶閥是蝶閥的一種，屬于軟密封蝶閥，用蝶板的啟閉件轉動0-90°來開啟和關閉通道的旋轉閥。該閥門由EPDM閥座和球墨鑄鐵蝶板、閥體、閥桿構成。結構簡單，性能優良，拆裝方便快捷，使用廣泛。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 手柄對夾蝶閥 |
| 產品型號： | D71X/D71F | 閥體材質： | 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M |
| 連接方式： | 對夾式 | 公稱通徑： | DN40~DN1200 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 設計制造： | GB/T 12238-2008；ISO 10631-1991；API598 | 結構長度： | GB/T 12221-2005；ISO 5752-1988 |
| 閥門檢驗： | GB/T 13927-2008；ISO 5208-1987 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
D71X手柄對夾蝶閥是蝶閥的一種，屬于軟密封蝶閥，用蝶板的啟閉件轉動0-90°來開啟和關閉通道的旋轉閥。該閥門由EPDM閥座和球墨鑄鐵蝶板、閥體、閥桿構成。結構簡單，性能優良，拆裝方便快捷，使用廣泛。
中線軟密封蝶閥是管線會you先選用的常規蝶閥，具有結構簡單、流阻系數小、流量特性趨于直線、不會滯留雜物、且重量輕、安裝方便，驅動扭矩較小的優點。這種閥門既可以作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況、使用成本與性能達到較好的效果。主要用于給排水、污水、食品、供暖、燃?xì)狻⒋�、水電、冶金、能源系統以及輕紡等行業，適用于雙向密封和閥體易銹蝕場合作截流介質之用。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、有銷手動對夾蝶閥操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、達到完全密封，氣體試驗泄漏為零。
5、密封材料具有耐老化、耐耐弱腐蝕，使用壽命長等特點。

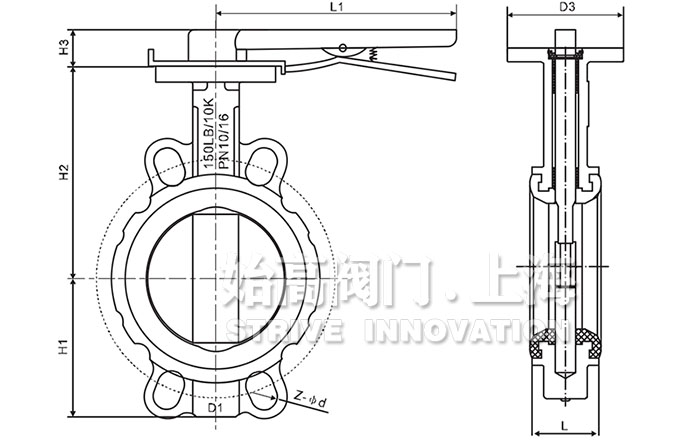

| DN | L | L1 | D | PN10 | PN16 | 150LB | 10K | D3 | H1 | H2 | H3 | ||||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | D1 | Z-d | 法蘭號 | |||||||
| 50 | 42 | 220 | 52.9 | 125 | 4-23 | 125 | 4-23 | 120.6 | 4-19 | 120 | 4-19 | F05 | 70 | 125 | 32 |
| 65 | 44.7 | 220 | 64.5 | 145 | 4-23 | 145 | 4-23 | 139.7 | 4-19 | 140 | 4-19 | F05 | 77 | 137 | 32 |
| 80 | 45.2 | 255 | 78.8 | 160 | 8-20 | 160 | 8-20 | 152.4 | 4-19 | 150 | 8-19 | F05 | 92 | 143 | 32 |
| 100 | 52.1 | 255 | 104 | 180 | 4-23 | 180 | 4-23 | 190.5 | 8-19 | 175 | 8-19 | F07 | 105 | 164 | 32 |
| 125 | 54.4 | 290 | 123.3 | 210 | 4-23 | 210 | 4-23 | 215.9 | 8-22 | 210 | 8-23 | F07 | 120 | 177 | 32 |
| 150 | 55.8 | 290 | 155.6 | 240 | 4-25 | 240 | 4-25 | 241.3 | 8-22 | 240 | 8-23 | F07 | 134 | 198 | 32 |
| 200 | 60.6 | 340 | 202.5 | 295 | 4-25 | 295 | 4-25 | 298.5 | 8-22 | 290 | 12-23 | F10 | 171 | 231 | 45 |
| 材料 | 適用溫度 | 介質及適用程度 | 特征 | |||||||||||
| 淡水 | 海水 | 強堿 | 弱堿 | 強酸 | 弱酸 | 醇 | 空氣 | 蒸汽 | 油 | 食物 | ||||
| 閥座 | NBR | -23℃~93℃ | A | A | B | A | D | B | C | A | D | A | B | 抗油 |
| EPDM | -46℃~135℃ | A | A | A | A | C | A | B | A | A | C | A | 抗老化 | |
| NR | -20℃~85℃ | A | A | A | A | C | B | C | A | B | B | B | 高彈性 | |
| CR | -29℃~99℃ | A | B | A | A | D | C | C | A | D | D | B | 耐磨、抗老化 | |
| SI | -55℃~180℃ | A | B | D | B | D | B | B | A | A | C | C | 抗高溫 | |
| FPM | -23℃~200℃ | A | A | C | A | C | A | C | A | A | A | A | 防腐、抗高溫 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| 蝶板 | 電鍍球鐵 | -30℃~350℃ | B | C | D | C | D | C | A | B | B | A | C | 抗熱 |
| PA | -30~100℃ | A | A | A | A | D | A | C | A | D | A | A | 防腐、抗堿性 | |
| PCR | -30℃~140℃ | A | A | A | A | A | A | A | A | C | A | A | 防腐、抗酸 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| PFA | -20℃~180℃ | A | A | A | A | B | A | A | A | A | A | A | 防腐、抗高溫 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鋁青銅 | -212℃~232℃ | A | C | C | C | D | C | A | A | A | A | C | 抗熱、抗通常溫度 | |
| 鈦 | -196℃~550℃ | A | A | A | A | C | B | A | A | A | A | B | 防腐、抗高溫 | |
| 閥體 | 鑄鐵HT200 | -15℃~250℃ | A | D | C | D | C | A | A | A | A | A | C | 耐變形 |
| 鑄鐵QT450 | -30℃~350℃ | A | C | C | D | C | B | A | A | A | A | C | 耐腐蝕、耐變形 | |
| 鑄鋼WCB | -29℃~425℃ | A | D | D | D | D | D | A | A | A | A | C | 耐壓好 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鍛鋼A105 | -29℃~450℃ | A | D | D | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 高溫鋼 | -29℃~540℃ | A | D | C | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 低溫鋼 | -196℃~345℃ | A | D | D | C | D | D | A | A | A | A | C | 耐低溫 | |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手柄對夾蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
