蝸輪法蘭蝶閥

蝸輪法蘭蝶閥摘要

蝸輪法蘭蝶閥是管線選用的常規蝶閥，具有結構簡單簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便驅動扭矩較小的優點。這種閥門即可作切斷介質用，又可調節介質流量用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	蝸輪法蘭蝶閥
產品型號：	D341X/D341F	閥體材質：	球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M
連接方式：	法蘭式	公稱通徑：	DN40~DN1200
驅動方式：	手動	適用介質：	水、氣、油
適用溫度：	-20℃~120℃	公稱壓力：	1.0Mpa-1.6Mpa
表面處理：	環氧樹脂涂層	閥板材質：	球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅
閥桿材質：	304不銹鋼/316不銹鋼/416不銹鋼	閥座材質：	丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM
設計制造：	GB/T 12238-2008；ISO 10631-1991；API598	結構長度：	GB/T 12221-2005；ISO 5752-1988
閥門檢驗：	GB/T 13927-2008；ISO 5208-1987	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

蝸輪法蘭蝶閥是管線選用的常規蝶閥，具有結構簡單簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便驅動扭矩較小的優點。這種閥門即可作切斷介質用，又可調節介質流量用。綜合了偏心法蘭蝶閥和對夾蝶閥的部分優點，彌補了偏心法蘭蝶閥與對夾蝶閥之間的一塊空白，法蘭式軟密封蝶閥主要適用于給排水、污水、供暖、燃?xì)�、化工、電力和市政工程及水廠等介質為水、油品和空氣管道上，起切斷流體或調節介質流量作用。

蝸輪法蘭蝶閥實物圖

二、相關特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。

3、流量特性趨直線，調節性能好。

4、蝶板與閥桿的連接可采用無銷釘結構，可克服有可能的內泄漏點。

5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命。

6、可采用軟靠背蝶閥，密封件可跟換，且密封可靠達到雙向密封。

7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟等。

8、驅動方式可選擇手動、電動或者氣動。

三、外形尺寸表

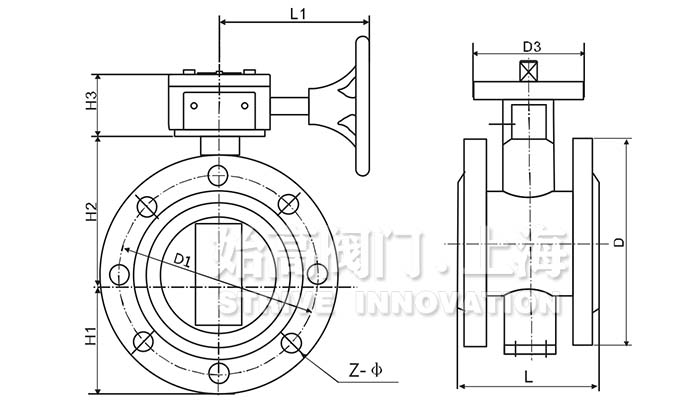

蝸輪法蘭蝶閥外形尺寸

DN	L	L1	PN10			PN16			150LB			10K			D3	H1	H2	H3
DN	L	L1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	法蘭號	H1	H2	H3
50	108	160	165	125	4-19	165	125	4-23	150	120.6	4-19	155	120	4-19	F05	73	125	60
65	112	160	185	145	4-19	185	145	4-23	180	139.7	4-19	175	140	4-19	F05	82	136	60
80	114	160	200	160	8-19	200	160	8-20	190	152.4	4-19	185	150	8-19	F05	91	142	60
100	127	160	220	180	8-19	220	180	4-23	230	190.5	8-19	210	175	8-19	F07	104	163	60
125	140	160	250	210	8-19	250	210	4-23	255	215.9	8-22	250	210	8-23	F07	127	176	60
150	140	160	285	240	8-23	285	240	4-25	280	241.3	8-22	280	240	8-23	F07	138	197	60
200	152	210	340	295	8-23	340	295	4-25	345	298.5	8-22	330	290	12-23	F10	170	230	72
250	165	210	395	350	12-23	405	355	4-28	405	362	12-25	400	355	12-25	F10	204	261	72
300	178	210	445	400	12-23	460	410	4-28	485	432	12-25	445	400	16-25	F10/12	241	294	75
350	190	210	505	460	16-23	520	470	4-30	535	476	12-29	490	445	16-25	F10/12	263	335	75
400	216	320	565	515	16-28	580	525	4-30	600	540	16-29	560	510	16-27	F14/16	309	400	126
450	222	320	615	565	20-28	715	650	4-33	700	635	20-32	675	620	20-27	F14/16	328	420	126
500	229	320	670	620	20-28	715	650	4-33	700	635	20-32	675	620	20-27	F14/16	361	480	126
600	267	340	780	725	20-31	840	770	4-36	815	749.5	20-35	795	730	24-32	F16	459	560	127
700	292	380	895	840	24-31	910	840	24-36	-	864	28-35	905	840	24-33	F25	520	624	167
800	318	380	1015	950	24-34	1025	950	24-39	-	978	28-41	1020	950	28-33	F25	590	680	167
900	330	400	1115	1050	28-34	1125	1050	28-39	-	1089	32-41	1120	1050	28-33	F25	656	720	193
1000	410	400	1230	1160	28-37	1255	1170	28-42	-	1200	36-41	1235	1160	28-39	F25	720	800	193
1200	470	450	1455	1380	32-40	1485	1390	28-49	-	1422	44-41	1465	1380	32-39	F30	844	941	-

四、閥門金屬材質、非金屬材質、耐腐蝕耐溫選用表

材料

適用溫度

介質及適用程度

特征

淡水

海水

強堿

弱堿

強酸

弱酸

醇

空氣

蒸汽

油

食物

閥座

NBR

-23℃~93℃

抗油

EPDM

-46℃~135℃

抗老化

-20℃~85℃

高彈性

-29℃~99℃

耐磨、抗老化

-55℃~180℃

抗高溫

FPM

-23℃~200℃

防腐、抗高溫

PTFE

-20℃~180℃

防腐及化學介質

蝶板

電鍍球鐵

-30℃~350℃

抗熱

-30~100℃

防腐、抗堿性

PCR

-30℃~140℃

防腐、抗酸

PTFE

-20℃~180℃

防腐及化學介質

PFA

-20℃~180℃

防腐、抗高溫

不銹鋼

-252℃~316℃

防腐、抗高溫

鋁青銅

-212℃~232℃

抗熱、抗通常溫度

鈦

-196℃~550℃

防腐、抗高溫

閥體

鑄鐵HT200

-15℃~250℃

耐變形

鑄鐵QT450

-30℃~350℃

耐腐蝕、耐變形

鑄鋼WCB

-29℃~425℃

耐壓好

不銹鋼

-252℃~316℃

防腐、抗高溫

鍛鋼A105

-29℃~450℃

密度高、耐高壓

高溫鋼

-29℃~540℃

密度高、耐高壓

低溫鋼

-196℃~345℃

耐低溫

五、應用

D341X蝸輪法蘭蝶閥的結構簡單，小巧輕便，密封性能好，使用壽命長，手柄為鋁制，可用于低壓管道介質的開關控制。主要適用于水廠、電廠、造紙、化工等給排水管道，尤為適用自來水管路上作為截斷設備使用。

六、安裝、使用與保養注意事項

1、產品在出廠前都已經按照有關標準（GB/T13927-92、JB/T9092-99）的規定進行檢驗合格，執行裝置調試完畢。為了保證產品的使用效果，請勿隨意調整緊固件、定位裝置等。

2、閥門安裝前應做如下工作
2-1、閥體上的指示箭頭為閥門承壓方向，切不可裝反。
2-2、腸炎管道法蘭是否與閥門連接尺寸一致，安裝時要均勻擰緊螺母，法蘭密封墊片對稱效置。
2-3、認真核對使用工況與本產品的工作壓力、工作溫度、耐蝕性是否相符。
2-4、檢查閥門通道和啟閉件是否附著污物，如果有污物應進行清理，清理時不得損傷密封面。
2-5、檢查閥門各部件是否緊固或完好無缺。
2-6、該閥門單向密封、觀察閥門的啟閉位置是否與此相符。并檢查有無卡阻現象。

3、該閥門可任意位置安裝，即可截斷介質，也可調節介質。

4、手動操作時順時針為關、逆時針為開，操作時注意觀察位置指針或指示盤刻度。

5、閥門在使用中遇到故障時應及時查明原因，及時排除，不得敲砸、強行啟閉。

6、安裝后如管道要進行強度試驗，應使閥門處于全開狀態。

7、如果現場要對閥門進行檢驗應按照GB13927-92或JB/T9092-99標準的規定進行。

8、如果閥門開啟比較頻繁應定期給執行機構加潤滑油脂。

9、有關電動、氣動、液動執行裝置的情況請參閱這類裝置制造商提供的使用說明書。

10、在搬運過程中要避免碰撞，以免損傷密封面或執行機構。

聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪法蘭蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
