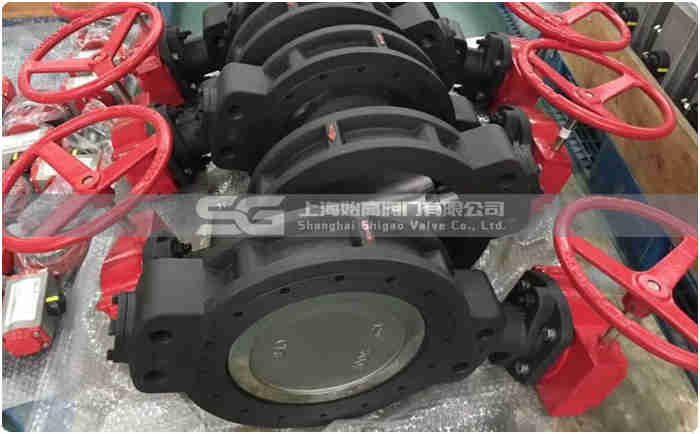

手動雙偏心高性能蝶閥

產品信息
產品型號：D72F	021-31261651
產品口徑：DN40-DN1200	www.hsbf-brake.com
產品壓力：150LB-600LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、手動雙偏心高性能蝶閥概述

手動雙偏心高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。

二、手動雙偏心高性能蝶閥參數表

公稱通徑：1-1/2"-48"(DN40-DN1200)	公稱壓力：150LB-600LB(PN6-PN100)	適用介質：淡水、海水、空氣、化學藥品及腐蝕性介質
適用溫度：-50℃-200℃(超低溫可定制)	閥體材質：碳鋼、不銹鋼	操作方式：手柄、蝸輪
設計與制造標準：GB/T12238/API 609/EN 593/ISO 10631	結構長度標準：GB/T 12221/API 609/ASME B16.10/EN 558/ISO 5752	連接法蘭標準：GB/T 9113/ASME B16.5/ASME B16.47/EN 1092/ISO 7005

三、手動雙偏心高性能蝶閥的特點

1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構。

四、結構特點

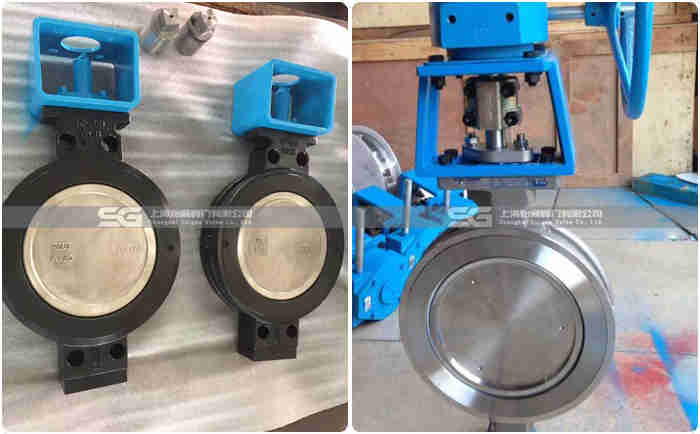

手動高性能蝶閥結構特點圖

1、由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。閥座采用唇形結構設計，材質用PTFE, RPTFE或超高分子量的聚乙烯，不管流體的方向如何，閥座變形后總能恢復到原先的位置，保證密封。
2、防靜電：由于閥座采用聚四氟乙烯等非金屬材料，致使蝶板與閥座在啟閉過程中會產生靜電，靜電積累會產生安全隱患，在結構上采用限位套結構將蝶板上的靜電通過限位套傳遞到閥體上，同時在閥體上設置防靜電螺栓與地面接觸，從而達到消除靜電積累的目的。

五、零件材質

序號	零件名稱	材質
1	底蓋螺釘	8.8/B7/B8/B8M
2	底蓋	A105/304/316/2205
3	墊片	304+石墨/316+石墨/PTFE
4	卡環	1035/304/316/2205
5	下軸套	SF-1/SF-1S/C95200
6	閥體	WCB/CF8/CF8M/4A
7	銷軸	410/304/316/F51
8	蝶板	WCB/CF8/CF8M/4A
9	密封圈	PTFE/RPTFE/PEEK/XTREME
10	壓板	A105/304/316/2205
11	壓板螺釘	8.8/B7/B8/B8M
12	閥軸	410/304/316/F51
13	上軸套	SF-1/SF-1S/C95200
14	填料	柔性石墨/PTFE/橡膠
15	填料壓蓋	WCB/CF8/CF8M/4A
16	壓蓋螺柱	8.8/B7/B8/B8M
17	壓蓋螺母	8.8/B7/B8/B8M
18	支架螺母	8/2H/8M
19	支架	WCB/CF8/CF8M
20	支架螺柱	8.8/B7/B8/B8M
