D343H蝸輪法蘭硬密封蝶閥

產品信息
產品型號：D343H	021-31261651
產品口徑：DN50-DN2000	www.hsbf-brake.com
產品壓力：1.0MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝸輪法蘭硬密封蝶閥概述

D343H蝸輪法蘭硬密封蝶閥安裝于管道的直徑方向。采用經密封的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。

二、蝸輪法蘭硬密封蝶閥參數表

公稱通徑：DN100-DN1600	公稱壓力：1.0MPa-4.0MPa	適用介質：水、蒸汽等
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	操作方式：手柄、蝸輪
設計與制造標準：GB/T12238-89	結構長度標準：GB/T12221-89	連接法蘭標準：GB/T9113-88

三、三偏心原理

法蘭三偏心硬密封蝶閥原理圖

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

四、零件材質

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

五、型號編制

法蘭三偏心硬密封蝶閥型號編制圖

六、蝸輪法蘭硬密封蝶閥尺寸表

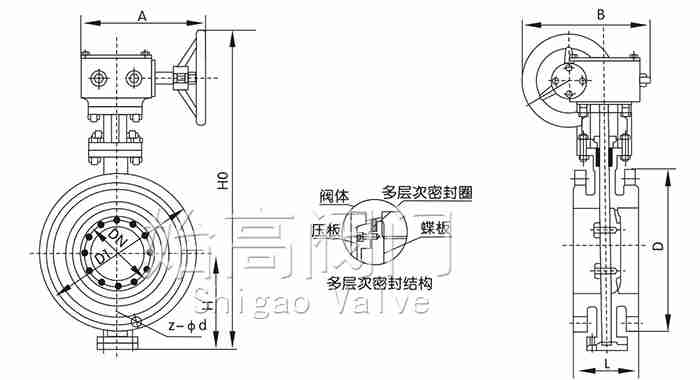

法蘭三偏心硬密封蝶閥尺寸圖

DN	L	D1	D	H	H0	A	B	D0
50	108	125	165	112	260	200	200	160
65	112	145	185	115	280	200	200	160
80	114	160	200	120	355	220	200	160
100	127	180	220	138	390	220	200	160
125	140	210	250	164	490	220	200	160
150	140	240	285	175	630	300	280	240
200	152	295	340	208	690	300	280	240
250	165	350	385	243	830	300	280	240
300	178	400	445	283	930	440	420	310
350	190	460	505	310	1010	440	420	310
400	216	515	565	340	1070	440	420	310
450	222	565	615	380	1140	540	437	310
500	229	620	670	410	1200	540	437	310
600	267	725	780	470	1340	540	437	310
700	292	840	895	550	1600	640	526	400
800	318	950	1015	640	1780	640	526	400
900	330	1050	1115	710	1920	740	600	400
1000	410	1160	1230	770	1960	740	600	500
1200	470	1380	1455	890	2360	740	600	500

七、特點

法蘭三偏心硬密封蝶閥附件圖1
法蘭三偏心硬密封蝶閥附件圖2

1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D343H蝸輪法蘭硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
