防結露鋁合金蝶閥

產品信息
產品型號：F500	021-31261651
產品口徑：DN40-DN150	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鋁合金	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、防結露鋁合金蝶閥概述

防結露鋁合金蝶閥采用了高性能特殊材料與好壓鑄工藝制成的鋁壓蝶閥，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了閥體、執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點，如吸水性，抗腐蝕性，絕熱隔冷性能等，是普通材質蝶閥的4倍。

二、防結露鋁合金蝶閥參數表

公稱通徑：DN40-DN150	公稱壓力：1.0MPa	適用介質：水
適用溫度：0℃-120℃	閥體材質：鋁合金	操作方式：手柄

三、防結露鋁合金蝶閥的特點

1、優異持久的密封性能，特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
2、超輕鋁合金閥體、扭矩��；使用安裝方便,杜絕銹蝕；扭矩減小實現了驅動裝置的輕量化和小型化；獨有的閥桿密封環防止流體泄漏；不同材質的閥座、適應不同工況、具有良好的防腐和密封性能。
3、球形閥板運動軌跡使得閥門轉動靈活自如，閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板上、下頂端處的軸向密封面處也下例外，這樣的密封面在密封時，盡管有接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的摩擦減小了，采用這一技術的閥座壽命增加了三倍。

四、防結露鋁合金蝶閥尺寸表

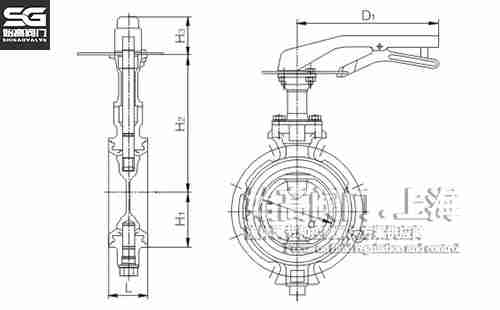

防結露鋁合金蝶閥尺寸手柄防結露鋁合金蝶閥尺寸

DN	d	L	H1	H2	H3	L1	L2	D1
40	42	33	70	145	51	47	68	250
50	52	43	82	145	51	47	68	250
65	67	46	90	157	51	47	68	250
80	80	46	99	165	51	47	68	250
100	102	52	112	183	51	57	68	250
125	126	56	132	196	60	63	86	330
150	150	56	146	214	60	63	86	330

五、應用

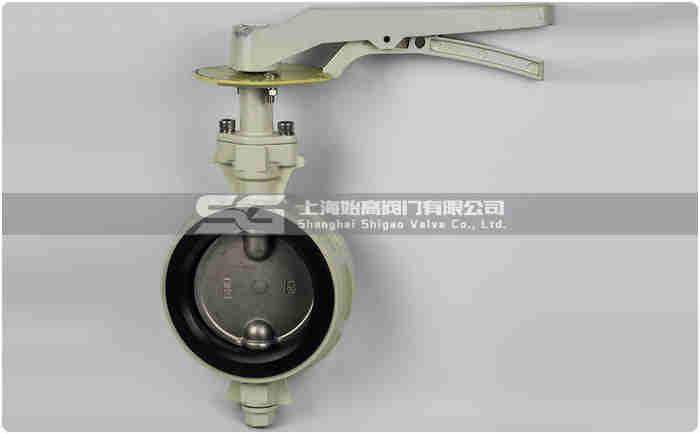

手柄鋁合金防結露蝶閥實拍1

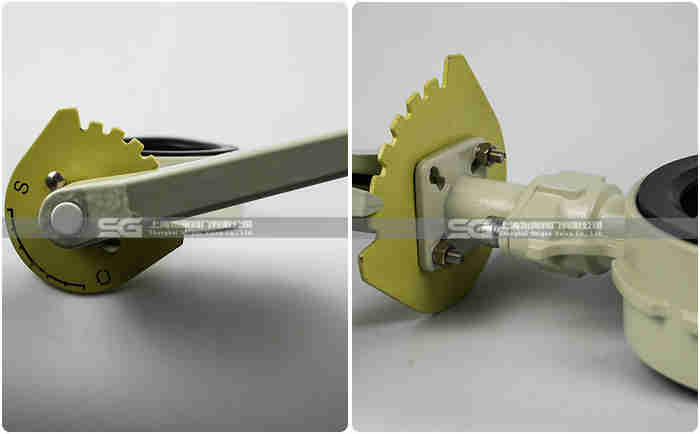

手柄鋁合金防結露蝶閥實拍2

防結露蝶閥采用了高性能特殊材料與好壓鑄工藝制成的鋁壓蝶閥，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了閥體、執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點:如低吸水性,抗腐蝕性,絕熱隔冷性能等，是普通材質蝶閥的4倍。被廣泛用于樓宇建筑中央空調、水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防結露鋁合金蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
