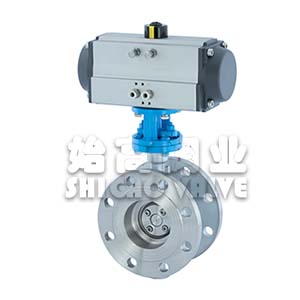

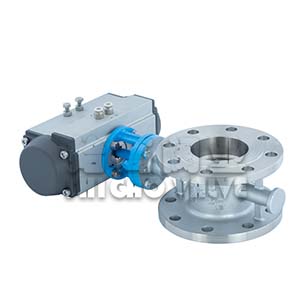

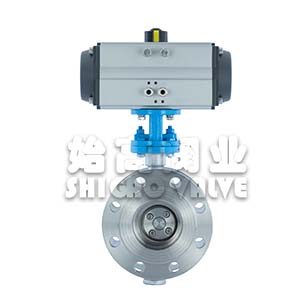

氣動法蘭三偏心蝶閥

內容摘要

D643H氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥，其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等介質的管道上

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動法蘭三偏心蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動法蘭三偏心蝶閥
產品型號：	D643H	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭連接	適用壓力：	PN10/PN25/PN40/PN64
公稱通徑：	DN50～DN1200	驅動方式：	氣動
適用介質：	水、蒸汽等	適用溫度：	0℃-425℃
設計標準：	JB/T 8527	法蘭連接：	GB/T9113.1-2000
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

結構特點Features

1、閥門具有雙向密封功能，安裝時不受介質流向的限制，密封面具有補償功能。
2、采用三偏心密封結構，閥座于閥板接近無磨損，具有越關越緊的密封效果。
3、密封圈具有金屬硬密封和強性密封的雙重特點，無論在低溫或者高溫的情況下，均有優良的密封性能，具有耐腐蝕，使用壽命長等優點。
4、蝶閥板封面采用錐焊鈷基硬質合金，密封面耐腐蝕，壽命長。

主要零部件材質Material of main parts

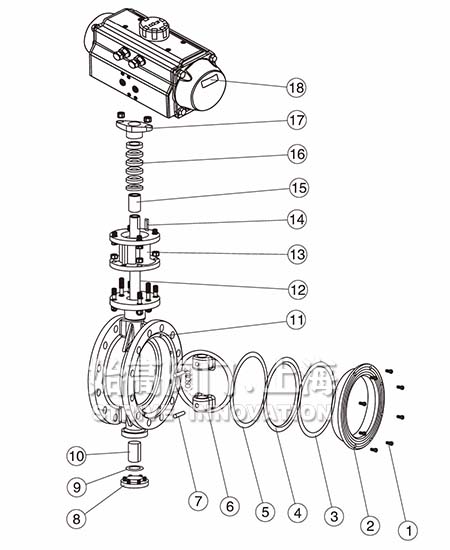

氣動法蘭三偏心蝶閥結構

序號	名稱	材質C	材質P
1	內六角螺釘	1Cr18Ni9Ti	1Cr18Ni9Ti
2	閥蓋	WCB	1Cr18Ni9Ti
3	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥座	不銹鋼+柔性石墨、PTFE
5	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti
6	蝶板	WCB	ZG1Cr18Ni9Ti
7	圓柱銷	45	1Cr18Ni9Ti
8	下蓋	WCB	ZG1Cr18Ni9Ti
9	墊片	不銹鋼+柔性石墨、PTFE	215/240
10	襯套	PTFE復合軸承	240/262
11	閥體	WCB	ZG1Cr18Ni9Ti
12	閥桿	1Cr13	1Cr18Ni9Ti
13	支架	WCB	WCB
14	鍵	45	45
15	襯套	PTFE復合軸承
16	填料	柔性石墨、PTFE
17	壓蓋	WCB	ZG1Cr18Ni9Ti

外形尺寸Overall Dimension

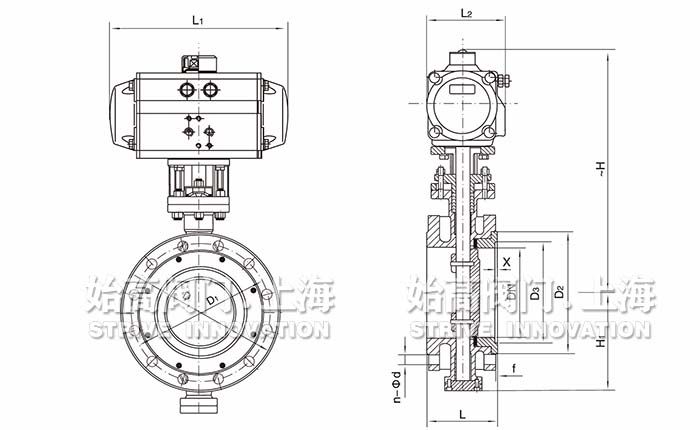

氣動法蘭三偏心蝶閥尺寸

DN	L	L1	L2	H	H1	D	D1	D2	f	n-d
50	108	159/211	83/95	277/205	65	165	125	99	3	4-18
65	112	211/248	95/107	287/315	75	185	145	118	3	4-18
80	114	248/269	107/123	365/375	85	200	160	132	3	8-18
100	127	269/315	123/141	420/436	130	220	180	156	3	8-18
125	140	315/345	141/152	436/562	175	250	210	184	3	8-18
150	140	345/409	152/172	466/543	190	285	240	211	3	8-22
200	152	409/438	172/187	593/665	215	340	295	266	3	12-22
250	165	438/550	187/215	682/752	265	405	355	319	3	12-26
300	178	550/600	215/240	725/772	305	460	410	370	4	12-26
350	190	600/633	240/262	832/880	340	520	470	429	4	16-26
400	216	633/730	262/330	862/968	360	580	525	480	4	16-30

結語Conclusion

氣動法蘭三偏心蝶閥作為閥門Max新的科技結晶，其揚許多閥門之長，避許多閥門之短，各種結構長度都能應對，更由于其材料選擇多樣性，在高溫、低溫以及各種酸性腐蝕性介質都能應對自如。特別是在大口徑方面，其零泄漏的優勢，在關斷閥上，正在不斷取代其他笨重且按昂貴的閥門。
