SGH41高壓電磁閥

產品信息
產品型號：SGH41	021-31261651
產品口徑：1/4	www.hsbf-brake.com
產品壓力：0.01MPa-12.0MPa	[email protected]
產品材質：銅、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

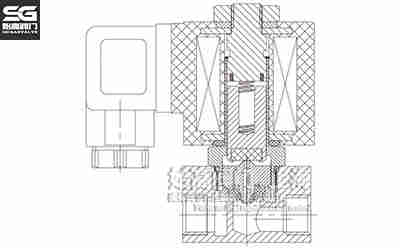

高壓電磁閥結構

一、高壓電磁閥概述

SGH41系列高壓電磁閥采用先導活塞式結構，適用于空壓機、注塑機。先導式電磁閥通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓差的作用下，流體壓力推動主閥芯向上移動將主閥口打開。

二、高壓電磁閥參數

連接尺寸：1/4"、3/8"、1/2"
通徑：9.0mm
適用壓力：0.01MPa-12.0MPa
適用溫度：-30℃-180℃
適用介質：熱水、壓縮空氣、水、油
連接方式：G螺紋,NPT螺紋
電壓選配：DC12V/24V,AC24V,120V,240V/60Hz,220V/50Hz
范圍：±10％
閥體材料：銅、不銹鋼

三、技術規范表

型號	尺寸	通徑	Cv	MIN工作壓力	MAX工作壓力		密封材料	閥體材料
					AC	DC
SGH41	1/2" 1/4" 3/8"	9.0	1.7	0.01MPa	6.0MPa 12.0MPa	6.0MPa 10.0MPa	PTFE 氟橡膠	銅不銹鋼

四、高壓電磁閥尺寸表

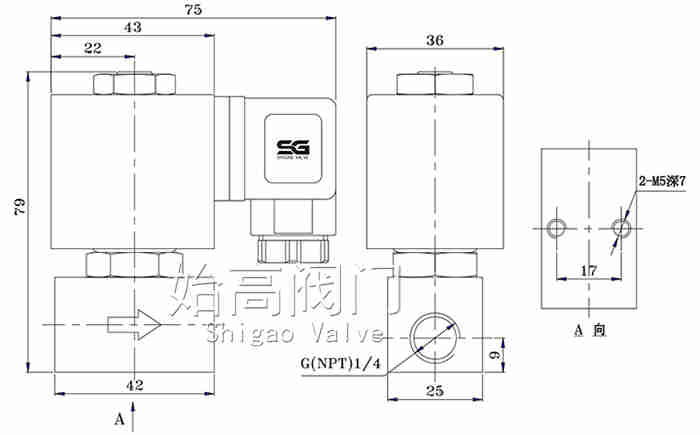

SGH41 1/4"

高壓電磁閥尺寸1

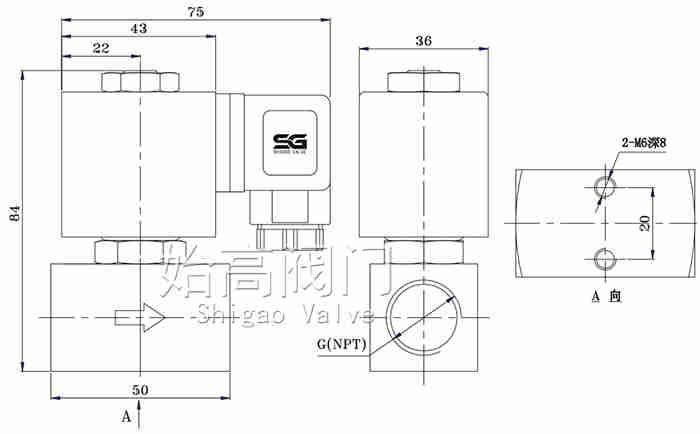

SGH41 3/8" 1/2"

高壓電磁閥尺寸2

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SGH41高壓電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
