聚氨酯耐磨漿液閥

產品信息
產品型號：SGHZ43N	021-31261651
產品口徑：DN50-DN900	www.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵、碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、聚氨酯耐磨漿液閥概述

SGHZ43N內襯聚氨酯耐磨漿液閥采用整體模注的全襯耐磨聚氨酯結構，選用高強度的優質聚氨酯原料，提供了超長的磨損壽命。設有自沖洗結構，配合閥板底部排出實現閥座的無卡阻和零泄漏。主要應用于礦業：球磨機、旋流器、浮選、磁選，降尾、濃縮；洗煤；造紙；排渣；電力，煙氣脫硫，燃料輸送；砂水混合物；污水處理。

二、聚氨酯耐磨漿液閥參數表

公稱通徑：DN50-DN900	公稱壓力：PN10、PN16、PN25、150LB
適用溫度：0-110℃	適用介質：污水、煤、水泥、石灰等
內襯材質：聚氨酯	閘板材質：SS304、SS316、17-4PH、410、2205

三、零件材質

序號	名稱	材料
1	閥體	GGG40
2	內襯件	耐磨聚氨酯
3	閘板	304+Cr
4	填料	NBR+PTFE
5	填料壓蓋	WCB
6	U型接頭	WCB
7	閥桿	2Cr13
8	支撐柱	45+Cr
9	支架	WCB
10	緊固件	SS304
11	驅動	傘齒輪

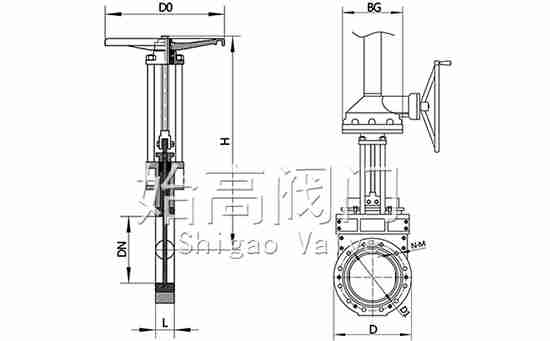

四、聚氨酯耐磨漿液閥尺寸表

DN	L	H	D0	D	D1	BG	N-M
50	60	367	280	165	125	175	4-M16
65	60	395	280	185	145	175	4-M16
80	60	412	280	200	160	175	8-M16
100	60	450	280	229	180	175	8-M16

五、安裝說明

1、使用前請確定法蘭與管道的內徑是否與閥門配套。
2、請使用標準平焊法蘭。
3、請使用硬質全口法蘭墊片。
4、安裝前請清潔閥座，并在密封面添加潤滑油。
5、請注意介質流向。(本閥為雙向密封閥，但仍需注意介質流向，回流的壓力應≤50％正流壓力)。
6、安裝時請注意閥體上法蘭孔的螺紋深度。螺栓鎖進深度不得超過閥體上標明的最大深度，以防法蘭無法鎖緊導至管線泄漏。

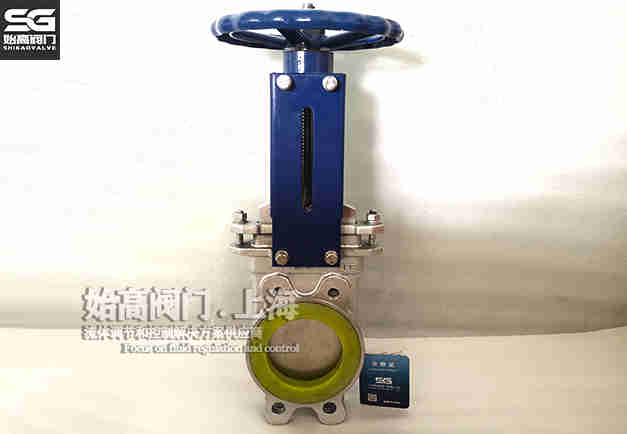

六、聚氨酯耐磨漿液閥圖片

聚氨酯耐磨漿液閥/刀閘閥

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內襯聚氨酯耐磨漿液閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
