| 產品信息 | |
| 產品型號：SGUZ73X |  021-31261651 |
| 產品口徑：DN40-DN1800 |  www.hsbf-brake.com |
| 產品壓力：1.0MPa-1.6MPa |  [email protected] |
| 產品材質：球墨鑄鐵 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、暗桿手動漿液閥概述
SGUZ73X暗桿手動漿液閥為無凹槽刀閘閥，采用超薄型一體式閥體與平型式單閘板結構，有效的解決漿液閥密封不嚴，使用壽命短及閘閥易堵塞、安裝笨重等眾多缺點，廣泛應用于礦山排渣、城市污水處理、電廠、造紙化工等諸多領域。
二、暗桿手動漿液閥參數表
| 公稱通徑：DN40-DN800 | 公稱壓力：1.0MPa-1.6MPa、10K、150LB |
| 適用介質：水、煤、紙漿、粉塵等 | 適用溫度：0-80℃ |
| 閥體材質：球墨鑄鐵 | 閘板材質：2Cr13、SS201、SS304、SS316、SS316L、SS310、2205 |
| 密封形式：X(丁腈橡膠、三元乙丙橡膠、氟橡膠) | 填料密封：含油四氟盤根、芳輪盤根、高水基橡膠 |
| 連接方式：對夾、法蘭、梅花式 | 法蘭標準：國標、日標、美標 |

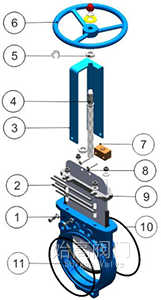

三、暗桿手動漿液閥零件材質
|
序號 | 名稱 | 材質 |
| 1 | 閥體 | GGG40 | |
| 2 | 填料 | PTFE | |
| 3 | 支架 | Q235 | |
| 4 | 閥桿 | 2Cr13、304、316、316L | |
| 5 | 推力軸承 | GCr9 | |
| 6 | 手輪 | 瑪鋼 | |
| 7 | 閥桿螺母 | 銅 | |
| 8 | 閘板 | 2Cr13、304、316L | |
| 9 | 壓蓋 | WCB | |
| 10 | 橡膠條 | EPDM | |
| 11 | 密封條 | EPDM、NBR |

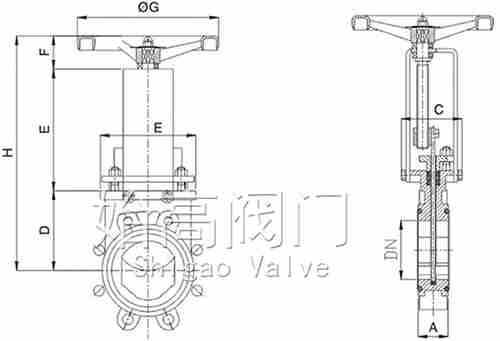

四、暗桿手動漿液閥尺寸表
| DN | A | B | C | D | E | F | G | H |
| 50 | 48 | 115 | 90 | 105 | 132 | 53 | 180 | 290 |
| 65 | 48 | 130 | 90 | 115 | 152 | 63 | 180 | 330 |
| 80 | 51 | 148 | 90 | 124 | 171 | 63 | 220 | 358 |
| 100 | 51 | 185 | 90 | 135 | 180 | 63 | 240 | 378 |
| 125 | 57 | 220 | 100 | 155 | 210 | 63 | 240 | 428 |
| 150 | 57 | 220 | 120 | 175 | 250 | 65 | 280 | 490 |
| 200 | 70 | 265 | 120 | 205 | 310 | 73 | 300 | 588 |
| 250 | 70 | 345 | 130 | 245 | 370 | 75 | 320 | 690 |
| 300 | 76 | 400 | 140 | 290 | 450 | 75 | 320 | 815 |
| 350 | 76 | 445 | 150 | 318 | 492 | 80 | 400 | 890 |
| 400 | 89 | 526 | 150 | 362 | 529 | 80 | 450 | 980 |
五、應用
暗桿手動漿液閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管道上，接觸或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的暗桿手動漿液閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
