三偏心蝶閥主要的分類和型號

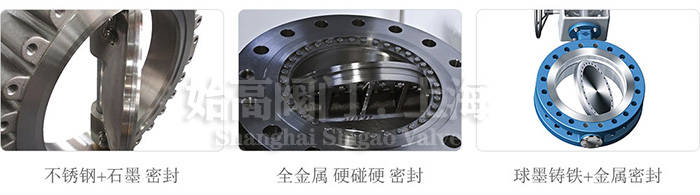

三偏心蝶閥有D943電動三偏心蝶閥、D363H焊接雙向壓力三偏心蝶閥、美國標準三偏心蝶閥等幾種類型，均采用三偏心結構設計。閥板在開啟和關閉的整個行程中與閥座沒有摩擦，從而消除了閥座開啟和關閉引起的閥座磨損引起的旋轉控制閥泄漏。閥座采用多層結構，密封面由金屬和非金屬材料結合而成。它在高溫和低溫條件下表現良好。該系列蝶閥使用壽命長；優秀的密封性能，適用于工業過程控制中非常多的氣體和液體的調節和切斷。

D943電動三偏心蝶閥是一種使用壽命長的節能型電動蝶閥。其結構設計基于立體編芯原理，閥座采用軟硬密封兼容的多級結構，加工精良。電動三偏心蝶閥由閥體、蝶板、多級閥座、閥桿、傳動機構等主要部件組成。與電動金屬密封蝶閥配套的角行程電動執行機構可以直接接收計算機或工業儀表輸出的4 ~ 20 ADC或1 ~ 5vdc控制信號，根據閥門位置反饋信號與設定值的比較偏差，對執行機構驅動電機進行智能步進調節(PID調節)，實現閥門或其他與執行機構配套的裝置的開度精確定位，同時輸出4 ~ 20 ADC位置反饋信號。因此，電動金屬密封蝶閥主要用于冶金、電力、石油、化工、空氣、燃?xì)�、可燃�(xì)怏w、給排水等的自動控制。D943電動三偏心蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡理想化，密封面之間無摩擦、無干涉。此外，密封材料選擇得當，保證了蝶閥的密封性能、耐腐蝕性、耐高溫性和耐磨性。

其主要特點如下：

1 .開啟瞬間小，靈活方便，省力節能。

2.三偏心結構使蝶板越來越緊密閉合，密封性能好，從而達到無泄漏。

3.耐壓高、耐腐蝕、耐磨、使用壽命長等。D363H焊接雙向壓力三偏心蝶閥D363H焊接雙向壓力三偏心蝶閥采用與閥體相同的材料制成，采用電動或氣動傳動。適用溫度取決于閥體的材料選擇，一般適用于工業、冶金、環保管道中介質流量的通風和調節，使圓盤板可以在90度范圍內自由旋轉，達到啟閉或調節介質流量的目的。

其主要特點是：

1、設計新穎合理，結構獨特，重量輕，開合快捷。

2、操作扭矩小，操作方便，省力靈巧。3.采用合適的材料，以滿足不同介質和腐蝕性介質的低、中、高溫。

D363H焊接雙向壓力三偏心蝶閥主要技術參數型號：D363H壓力：PN25口徑：25-800操作：汽輪機操作閥體：A216-WCB閥瓣：A216-WCB密封圈：SS304石墨閥桿：AISI 410結構長度：L=470mm連接方式：焊接美國標準三偏心蝶閥將正錐角改為斜錐角廣泛應用于冶金、電力、石油化工、給排水、市政建設等工業管道，用于調節美國標準三偏心蝶閥主要技術參數壓力：300LB直徑：25-800型號：D673W操作：?jiǎn)巫饔脷鈩?dòng)執行器閥體：A351 CF8M閥瓣：A351 CF8M密封圈：SS316石墨閥桿：F316結構長度：61mm設計標準：API 609。
