氣動過濾減壓二聯油水分離器_過濾器_氣動三聯件

氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對其原進行穩壓，使氣源處于恒定狀態，可減小對氣源的清潔，可過濾壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可對不方便加潤滑油的部件進行潤滑，大大延長機體的使用壽命。

參數

安裝

安裝時請注意清洗連接管道及接頭，避免贓物帶人氣路。

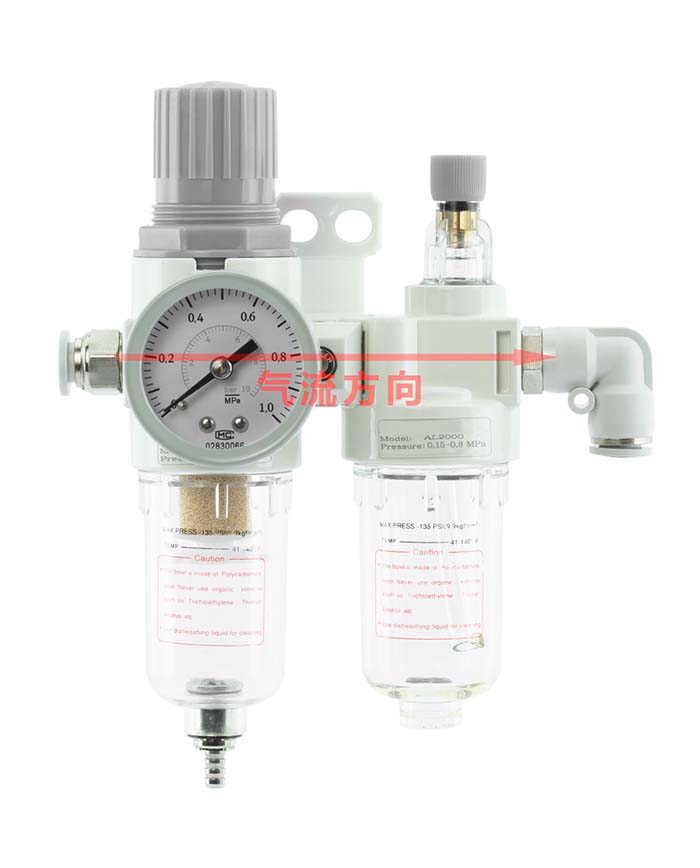

安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。

過濾器、調壓閥（調壓過濾器）給油器的固定：旋轉固定支架的凸槽與本體上凹槽匹配，再用固定片及螺絲鎖緊即可。

單獨使用減壓閥、調壓過濾器時的固定：旋轉固定環使之鎖緊附帶的專用固定片即可。

使用說明

本過濾器排水有壓差排水與手動排水二種方式。手動排水時當水位達到濾芯下方水平之前必須排出。

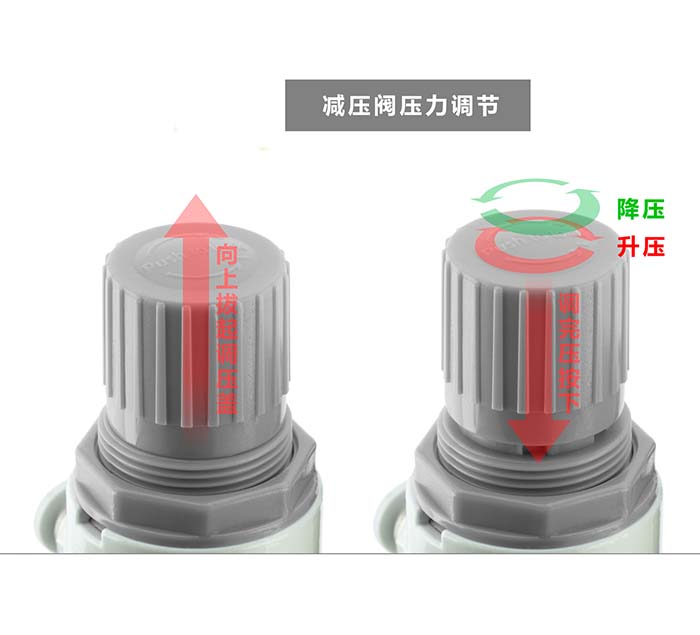

壓力調節時，在轉動旋鈕前先拉起來再旋轉，壓下旋轉為定位。順時針旋轉為調高出口壓力，逆時針旋低出口壓力。調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。

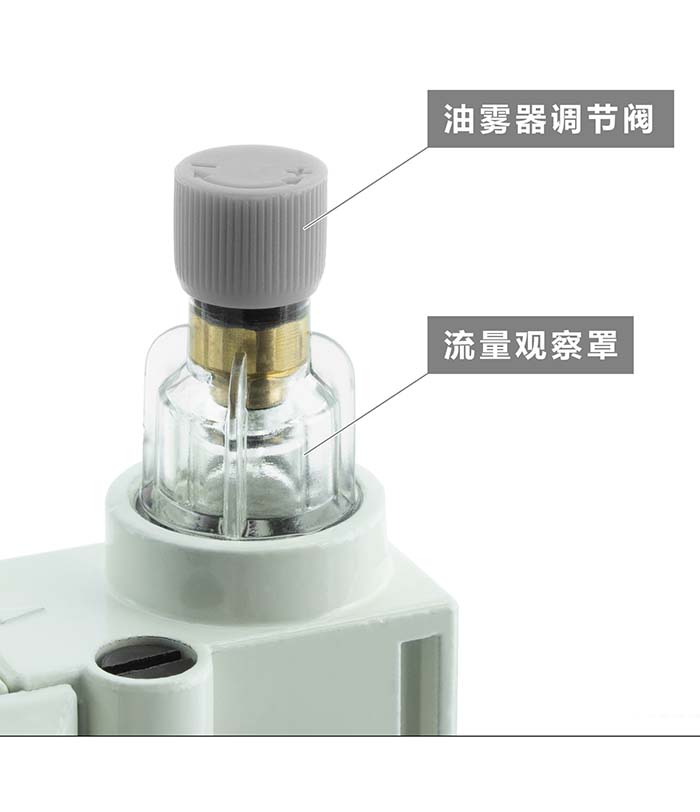

給油器的使用方法：給油器使用JIS K2213輸油機（ISOVg32或同級用油）。加油量請不要超過杯子八分滿。數字0為油量zui小，9為油量zui大。自9-0位置不能旋轉，須順時針旋轉。

注意事項

部分零件使用PC材質，禁止接近或在有機劑環境中使用。PC杯清洗請用中性清潔劑。

使用壓力請勿超過其使用范圍。

當出風口風量明顯減少時，應及時更換濾芯。

尺寸參數

產品細節
