D373H美標對夾硬密封蝶閥

產品信息
產品型號：D373H	021-31261651
產品口徑：1-1/2	www.hsbf-brake.com
產品壓力：150LB-300LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標對夾硬密封蝶閥概述

D373H美標凸耳三偏心硬密封蝶閥又稱支耳式蝶閥、單夾式蝶閥，閥體周邊帶有凸耳設計成帶螺孔單法蘭結構，完全密封，泄漏為零。采用三偏心原理設計，開啟關閉蝶閥時閥座與蝶板上的密封面之間無任何摩擦，閥座采用堆焊鈷基質合金多層次結構，使密封面的空間運動達到理想化，從而蝶閥的密封性、耐磨性、耐高溫性和耐蝕性得到可靠的保證。

二、美標對夾硬密封蝶閥的特點

1、閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2、蝶板密封面采用堆焊鈷基硬質合金，密封面耐沖刷磨損，使用壽命長。
3、適用于熱力管道的管斷及流量控制，具有優良的耐熱性和雙向密封性能。

三、美標對夾硬密封蝶閥參數表

公稱通徑：1-1/2"-24"	公稱壓力：150LB-300LB	適用介質：水
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	設計與制造標準：MSS-SP-68
結構長度標準：ISO5752第13系列	連接法蘭標準：ANSI B16.5	閥門試驗標準：API598

四、三偏心原理

美標凸耳三偏心硬密封蝶閥原理圖

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

五、美標對夾硬密封蝶閥零部件材質

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

六、型號編制

美標凸耳三偏心硬密封蝶閥型號編制圖

七、美標對夾硬密封蝶閥尺寸表

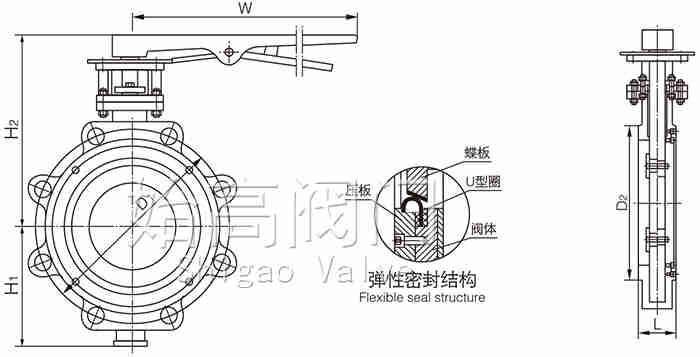

美標凸耳三偏心硬密封蝶閥尺寸圖

通徑		L	D1	D2	D0	H1	H2
in	mm	L	D1	D2	D0	H1	D73	D373
1-1/2	38	33	98.4	73	140	76	200	250
2	51	46	120.7	92	140	85	208	260
2-1/2	64	46	139.7	105	160	95	228	284
3	76	48	152.4	127	160	106	256	322
4	102	54	190.5	157	180	114	278	338
5	127	55	215.9	186	180	130	298	372
6	152	57	241.3	216	230	148	326	404
8	203	64	298.5	270	230	176	-	496
10	254	71	362.0	324	280	210	-	558
12	305	81	431.8	381	310	238	-	632
14	337	92	476.3	413	310	302	-	714
18	438	114	577.9	533	380	332	-	768
20	489	127	635.0	584	380	370	-	828
24	591	154	749.5	692	450	432	-	952

八、應用

美標凸耳三偏心硬密封蝶閥附件圖1
美標凸耳三偏心硬密封蝶閥附件圖2

美標凸耳三偏心硬密封蝶閥閥桿軸線與蝶板密封面間偏置，并與閥體通道軸線偏置，閥座回軸線與閥體通道軸線形成一個偏心角，故形成三片。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D373H美標對夾硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
