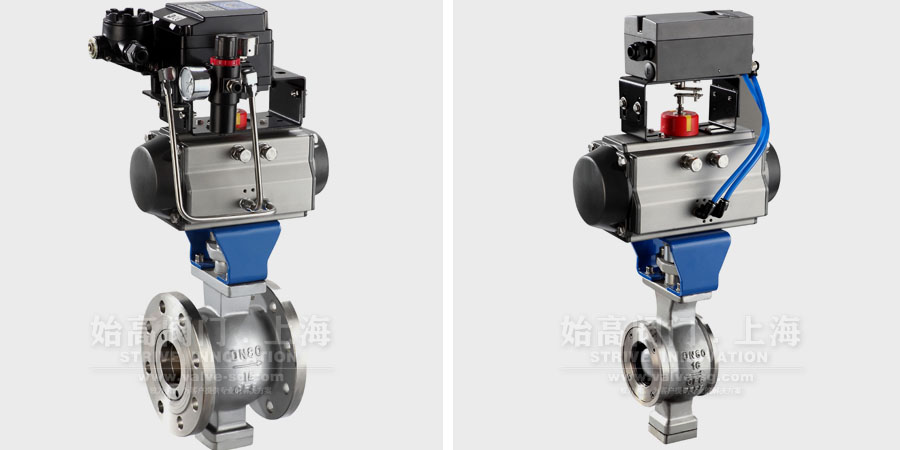

氣動V型球閥結構特點與基本參數

氣動V型球閥是一種直角回轉的高級控制閥，其主要作用作調節閥使用，也可作開關閥使用。V型閥芯設計成帶有特殊形狀的V型缺口，所以具有很大的剪切力及自潔功能，尤其適用于含纖維或有微小固體顆粒狀的介質的控制。因此本產品廣泛用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

特點：

1、一體式閥體：V型閥采用整體式的設計，這樣避免了閥體因采用法蘭連接而造成的泄漏。

2、可移動密封閥座：V型閥密封座采用預緊力彈簧，使密封座始終與閥芯緊閉，密封性能好，可對在長期使用中密封副磨損起到自動補償作用，使用壽命長。另可對不同介質、不同溫度、提供PTFE閥座(軟閥座)和可動金屬閥座。

3、閥芯和自動滑軸承：V型球閥閥芯設計成帶有特殊形狀的V型缺口，使閥門具有近似等百分比的流量特性。該設計使用閥門在具有精確的控制性能的前提下并具有很大的剪切力及自潔功能。采用上下閥桿雙軸承固定、穩定性好、軸承材料采用復合材料，其轉動軸承載面采用燒結處理，具有超強的耐磨性能，具有自潤滑功能。因而避免的閥門在長期使用中咬死現象。

4、花鍵連接：閥桿與閥芯之間采用花鍵連接，具有對中性好，承載扭矩大，使用壽命長。采用花鍵連接配合有效消除了閥桿和閥芯之間的配合間隙，避免了死區的產生提高了閥門調節精度。

5、小流量調節：公稱通徑為25mm的球閥可以安裝用戶的流量要求，提供多種不同的小CV值，可精確地控制微小流量，特別適用于各種微小流量的控制。

技術參數：

公稱通徑(DN)：25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
公稱壓力(PN)：1.0、1.6、2.5、4.0、6.4或ANSI 150LB、300LB

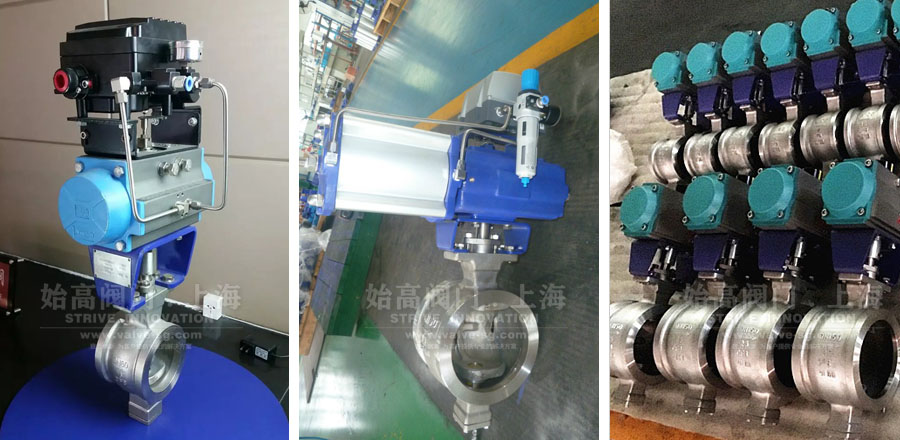

連接形式：DN25-DN250(對夾式)、DN25-DN600(法蘭式)
溫度范圍(℃)：-20~160℃(常溫)、-20~230℃(中溫)、-20~425℃(高溫)
壓力試驗：閥體水壓測試壓力為MAX工作壓力的1.5倍，密封測試壓力為MAX工作壓力1.1倍，測試介質為水。
