氣動三通球閥(法蘭、螺紋)的主要零部件

氣動三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。根據連接形式可分為氣動法蘭三通球閥(Q645F-16P/Q644F-16P)和氣動螺紋三通球閥(Q614F-16P/Q615F-16P)。兩閥座密封氣動三通球閥具有機構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封氣動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任意通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

上海始高氣動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混流。

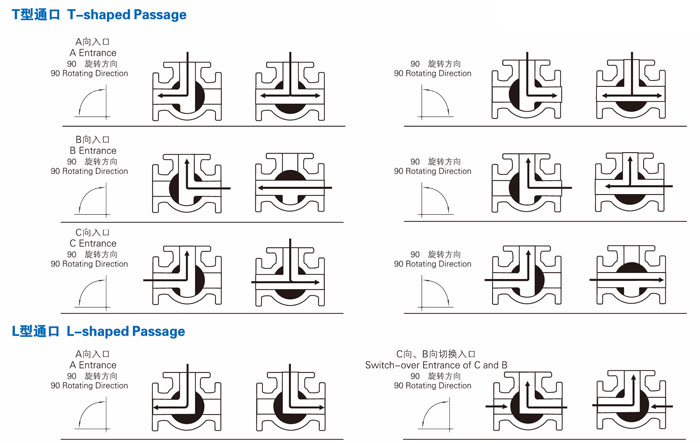

三通球閥用于換向分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通既可制成L型通口也可制成T型通口，下圖為T形通口與L型通口區別圖：

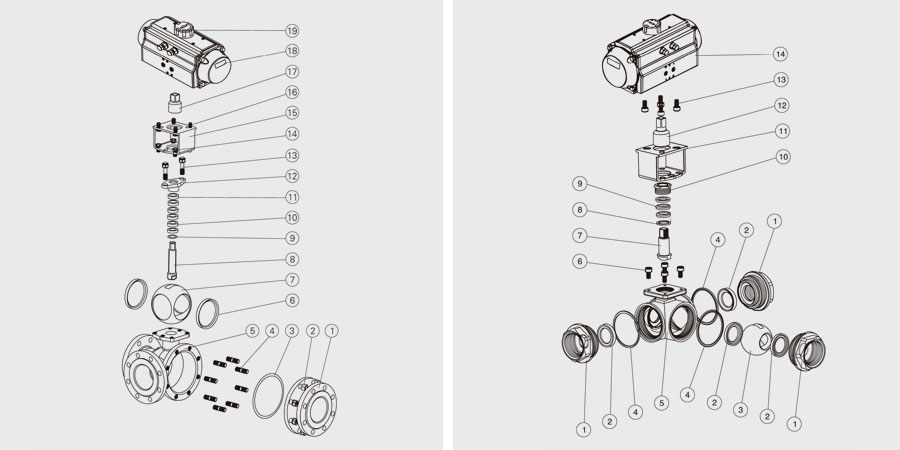

主要零件材質表：

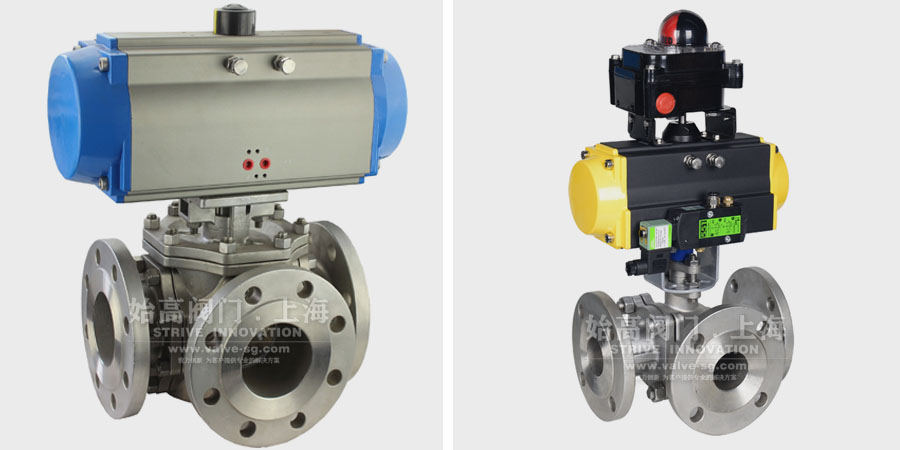

法蘭連接：

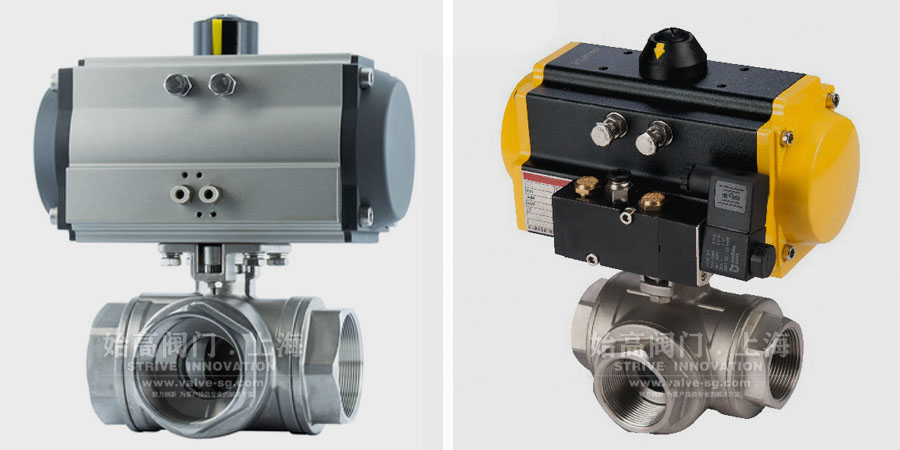

螺紋連接：
