KHB3K（BK3）高壓二位三通球閥

產品信息
產品型號：KHB3K（BK3）	021-31261651
產品口徑：DN6-DN50	www.hsbf-brake.com
產品壓力：315bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、高壓二位三通球閥相關概述

KHB3K(BK3)高壓二位三通球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅。

二、高壓二位三通球閥參數表

KHB3K高壓二位三通球閥型號圖

1、系列代號：KHB3K（BK3）系列二位三通球閥；
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**；
3、公稱通徑：04、06、08、10、13、16、20、25、32、40、50；
4、球芯機能：L-L型機能球芯、T-T型機能球芯；
5、閥體工作油口（三通球閥與直通球閥區別的油口）連接螺紋：N-內螺紋、W-外螺紋；
6、閥體、接頭材料：1-45#、3-316不銹鋼；
7、球芯、閥鎖材料：1-45#、3-316不銹鋼；
8、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
9、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
10、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規使用組合，PTFE材料使用時工作壓力不超過100bar。

三、高壓二位三通球閥圖形符號

KHB3K高壓二位三通球閥圖形符號

四、高壓二位三通球閥尺寸表

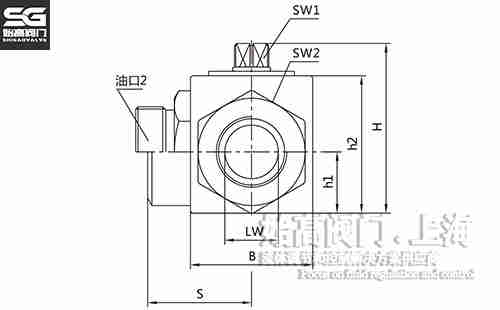

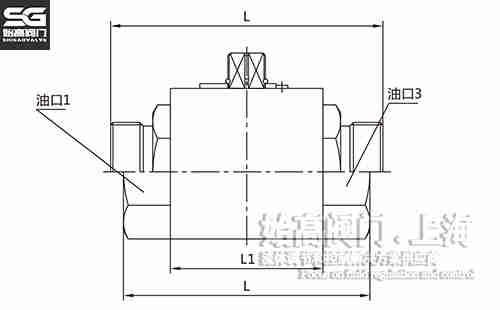

高壓二位三通球閥尺寸 KHB3K液壓三通球閥尺寸

連接口略圖：

高壓二位三通球閥M螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2	S
KHB3K-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	09	22	27.5
KHB3K-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	09	27	33
KHB3K-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	09	27	33
KHB3K-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	09	32	37
KHB3K-M36×2	400	20	20	30	M36×2	15	103	60	48	70	25	55	12	41	45.5
KHB3K-M42×2	350	25	25	35	M42×2	18	116	65	57	79	28.5	64	12	50	54
KHB3K-M52×2	350	32	30	40	M52×2	20	149	84	75	101	37.5	84	14	60	62.5
KHB3K-M60×2	350	40	38	45	M60×2	22	174	91	85	112	42.5	95	14	70	84

連接口略圖：

高壓二位三通球閥G螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2	S
KHB3K-G1/8	500	4	6	-	G1/8	14	69	40	26	45	13.5	33	09	22	34.5
KHB3K-G1/4	500	6	6	-	G1/4	14	69	40	26	45	13.5	33	09	22	34.5
KHB3K-G3/8	500	10	10	-	G3/8	14	72	42	32	49	16	36	09	27	36
KHB3K-G1/2	500	13	12	-	G1/2	14	83	47	35	49	18	38	09	30	34
KHB3K-G1/2	400	16	15	-	G1/2	16	83	48	38	61	19	45	09	32	42
KHB3K-G3/4	400	20	20	-	G3/4	18	95	60	48	70	25	55	12	41	49
KHB3K-G1	350	25	25	-	G1	21	113	65	57	79	28.5	64	12	50	56.5
KHB3K-G1 1/4	350	32	32	-	G1 1/4	22	110	84	75	101	37.5	84	14	60	62.5
KHB3K-G1 1/2	350	40	38	-	G1 1/2	24	130	91	85	112	42.5	95	14	70	61
KHB3K-G2	350	50	48	-	G2	26	140	100	104	131	52	112.5	14	90	66

連接口略圖：

高壓二位三通球閥NPT螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2	S
KHB3K-NPT1/8	500	4	6	-	NPT1/8	11	69	40	26	45	13.5	33	09	22	34.5
KHB3K-NPT1/4	500	6	6	-	NPT1/4	11	69	40	26	45	13.5	33	09	22	34.5
KHB3K-NPT3/8	500	10	10	-	NPT3/8	11	72	42	32	49	16	36	09	27	36
KHB3K-NPT1/2	500	13	12	-	NPT1/2	14	83	47	35	49	18	38	09	30	34
KHB3K-NPT1/2	400	16	15	-	NPT1/2	14	83	48	38	61	19	45	09	32	42
KHB3K-NPT3/4	400	20	20	-	NPT3/4	15	95	60	48	70	25	55	12	41	49
KHB3K-NPT1	350	25	25	-	NPT1	17	113	65	57	79	28.5	64	12	50	56.5
KHB3K-NPT1 1/4	350	32	30	-	NPT1 1/4	18	110	84	75	101	37.5	84	14	60	66
KHB3K-NPT1 1/4	350	40	38	-	NPT1 1/4	18	130	91	85	112	42.5	95	14	70	61
KHB3K-NPT2	350	50	48	-	NPT2	18	140	100	104	131	52	112.5	14	90	62.5

連接口略圖：

高壓二位三通球閥LR螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2	S
KHB3K-06LR	500	4	4	6	M12×1.5	10	67	40	26	45	13.5	33	09	22	33.5
KHB3K-08LR	500	6	6	8	M14×1.5	10	67	40	26	45	13.5	33	09	22	33.5
KHB3K-10LR	500	6	8	10	M16×1.5	11	74	40	26	45	13.5	33	09	22	36
KHB3K-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	09	27	36
KHB3K-15LR	500	13	12	15	M22×1.5	12.5	82	47	35	53	18	38	09	30	40
KHB3K-15LR	400	16	12	15	M22×1.5	12	82	48	38	61	19	45	09	32	40
KHB3K-18LR	500	13	12	18	M26×1.5	12.5	82	47	35	53	18	38	09	30	42
KHB3K-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	09	32	42
KHB3K-22LR	400	20	19	22	M30×2	14	101	60	48	70	25	55	12	41	49
KHB3K-28LR	350	25	25	28	M36×2	14	108	65	57	79	28.5	64	12	50	54
KHB3K-35LR	350	32	30	35	M45×2	16	141	84	75	101	37.5	84	14	60	66
KHB3K-42LR	350	40	36	42	M52×2	16	162	91	85	112	42.5	95	14	70	78

連接口略圖：

高壓二位三通球閥SR螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2	S
KHB3K-08SR	500	4	5	8		12	73	40	26	45	13.5	33	09	22	34.5
KHB3K-10SR	500	6	6	10		12	73	40	26	45	13.5	33	09	22	34.5
KHB3K-12SR	500	6	8	12		12	76	40	26	45	13.5	33	09	22	36
KHB3K-14SR	500	10	10	14		14	80	42	32	49	16	36	09	27	36
KHB3K-16SR	500	13	12	16		14	86	47	35	53	18	38	09	30	44
KHB3K-16SR	500	16	12	16		14	86	48	38	61	19	45	09	32	37
KHB3K-20SR	500	13	13	20		16	90	47	35	53	18	38	09	30	44
KHB3K-20SR	400	16	15	20		16	90	48	38	61	19	45	09	32	37
KHB3K-25SR	400	20	20	25		18	109	60	48	70	25	55	12	41	49
KHB3K-30SR	350	25	25	30		20	120	65	57	79	28.5	64	12	50	60
KHB3K-38SR	350	32	30	38		22	153	84	75	101	37.5	84	14	60	76.5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHB3K高壓二位三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
