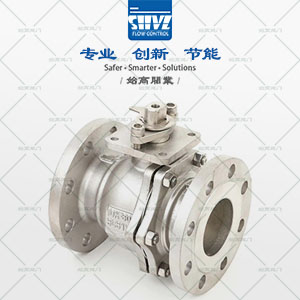

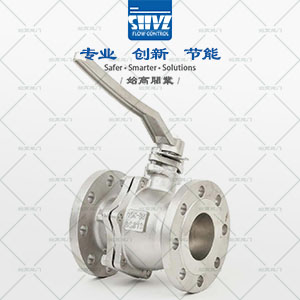

日標法蘭球閥(JIS 10K/20K)

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

日標法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	日標法蘭球閥
產品型號：	Q41F-10K\|SGQ1-B4-F-10K	閥體材質：	SCPH2/SCS13/SCS14/304/316
連接方式：	法蘭	公稱通徑：	15A~350A
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~150℃	設計標準：	JIS B2071\|ASME B16.34
結構長度：	JIS B2002	法蘭標準：	JIS B2220
檢測標準：	JIS B2003	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

10K日標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。二片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。日標球閥和法蘭閘閥同屬一類的閥門，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥、三片式球閥是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。

結構特點Features

1、閥桿帶有防靜電設置。
2、閥桿帶有防脫出裝置設計。
3、鋼球球槽上有泄壓孔設計。
4、采用ISO 5211直接安裝執行器平臺設計。

外形尺寸Overall Dimension

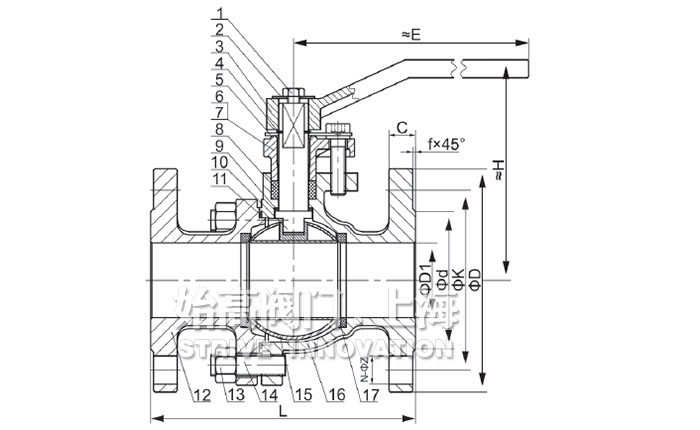

日標法蘭球閥結構圖

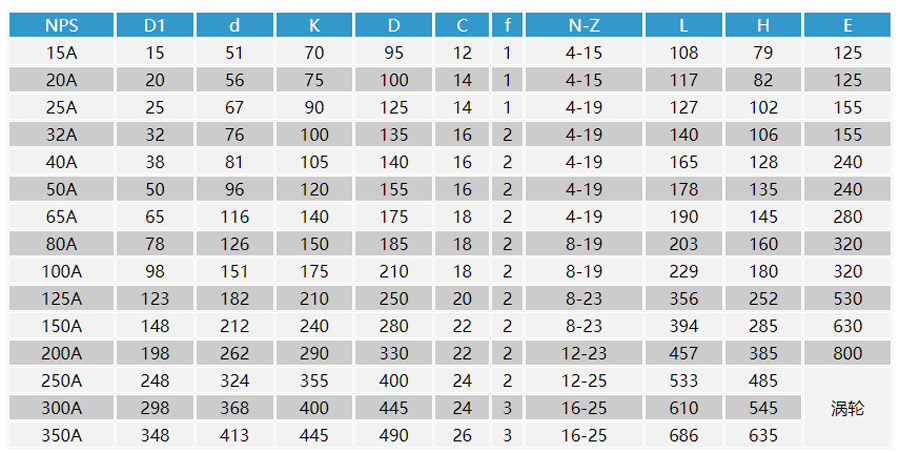

日標法蘭球閥尺寸圖

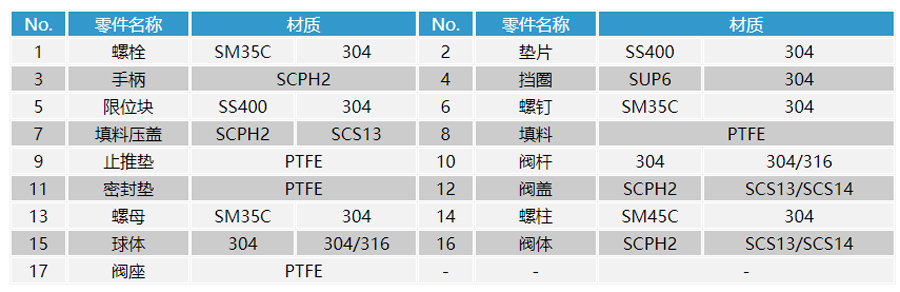

主要零部件材質Material of main parts

日標法蘭球閥零部件圖

結語Conclusion

日標法蘭球閥適用于各種不同的輕重工業工況以及建筑管道。廣泛應用于：化工，液化石油氣，車船制造設備，水、石油、啤酒、制藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
