BEH-SAE法蘭式高壓球閥

產品信息
產品型號：BEH	021-31261651
產品口徑：32、40、50mm	www.hsbf-brake.com
產品壓力：400bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、法蘭式高壓球閥概述

BEH-SAE法蘭式高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。產品被廣泛應用于工業液壓設備；船舶液壓系統；礦山和冶金設備；車輛和公稱機械液壓系統；農用機械；石油工業設備等。球閥主要由閥體、球體、閥桿、手柄和密封件等組成。閥體采用優質鋼件，外表有多種處理形式，外觀精美，經久耐用。

二、法蘭式高壓球閥參數表

BEH-SAE法蘭式高壓球閥型號圖

1、系列代號：BEH型高壓球閥
2、公稱通徑：32、40、50mm
3、接頭標準：SAE法蘭
4、適用介質：液壓油

三、圖形符號

BEH-SAE法蘭式高壓球閥圖形符號

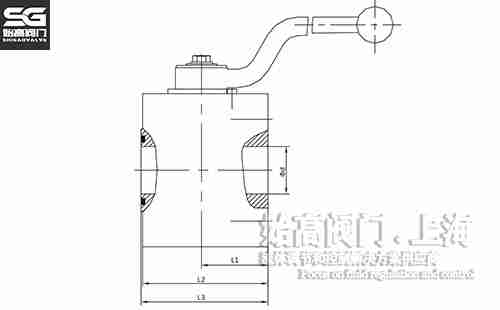

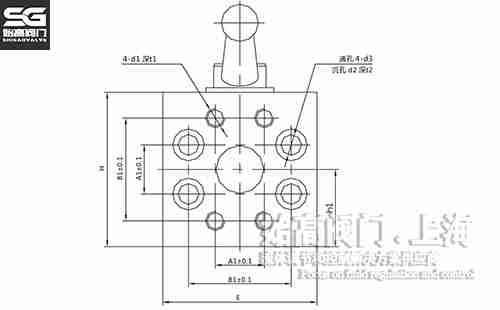

四、法蘭式高壓球閥尺寸表

法蘭式高壓球閥尺寸 BEH-SAE高壓法蘭球閥尺寸

型號	PN	d	A1	B1	H	h1	E	L1	L2	L3	d1	t1	d2	t2	d3
BEH-32-SAE	400	31	31.8	66.6	100	50	100	43.5	82	83	1/2"-13 UNC-2A	25	20.5	17.5	13.5
BEH-40-SAE	400	38	36.5	79.3	120	60	120	53.5	99	100	5/8" UNC-2B	36	26	21.5	16.5
BEH-50-SAE	400	48	44.5	96.8	124	62	134	61	110	111	3//4"-10 UNC-2B	36	30.5	25	20.5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BEH-SAE法蘭式高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
