VH3V液壓三通高壓球閥

產品信息
產品型號：VH3V	021-31261651
產品口徑：06-25	www.hsbf-brake.com
產品壓力：500bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、液壓三通高壓球閥概述

VH3V系列液壓三通高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。產品被廣泛應用于工業液壓設備；船舶液壓系統；礦山和冶金設備；車輛和公稱機械液壓系統；農用機械；石油工業設備等。
球閥主要由閥體、球體、閥桿、手柄和密封件等組成。閥體采用優質鋼件，外表有多種處理形式，外觀精美，經久耐用。

二、液壓三通高壓球閥參數

VH3V系列液壓三通高壓球閥型號圖

1、系列代號：VH3V系列；
2、連接代號：M、G、LR、SR、PT、NPT；
3、公稱通徑：06、10、13、16、20、25；
4、球芯機能：L-L型機能球芯、T-T型機能球芯；
5、閥體工作油口（三通球閥與直通球閥區別的油口）連接螺紋；N-內螺紋、W-外螺紋；
6、閥體、接頭材料：1-45#、3-316不銹鋼；
7、球芯、閥鎖材料：1-45#、3-316不銹鋼；
8、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
9、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
10、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、09-不帶手柄
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規組合，PTFE材料使用時MAX工作壓力不超過100bar。

三、圖形符號

VH3V系列液壓三通高壓球閥圖形符號

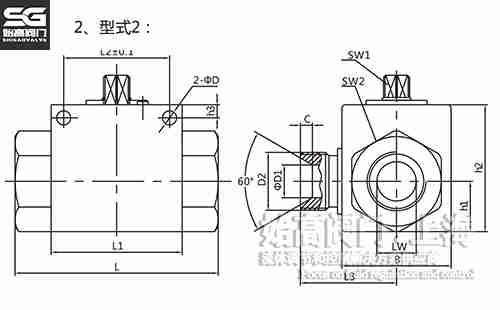

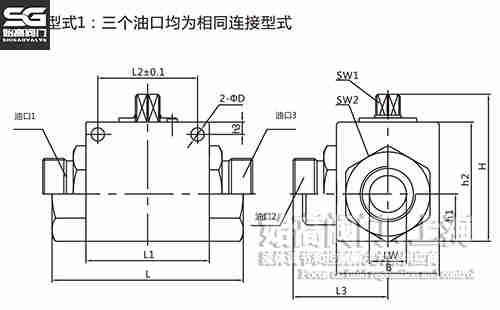

四、液壓三通高壓球閥尺寸表

VH3V液壓三通球閥尺寸液壓高壓三通球閥尺寸

連接口略圖：

VH3V系列液壓三通高壓球閥M螺紋

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6	44	15	5.5
VH3V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7	53.5	22	5

連接口略圖：

VH3V系列液壓三通高壓球閥G螺紋

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-G1/4	500	06	06	-	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	-
VH3V-G3/8	500	10	10	-	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	-
VH3V-G1/2	500	13	13	-	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	-
VH3V-G3/4	400	20	20	-	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6	44	15	-
VH3V-G1	350	25	25	-	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	-

連接口略圖：

VH3V系列液壓三通高壓球閥NPT螺紋

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-NPT 1/4	500	06	06	-	NPT 1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-NPT 3/8	500	10	10	-	NPT 3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-NPT 1/2	500	13	12	-	NPT 1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-NPT 3/4	400	20	20	-	NPT 3/4	18	95	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-NPT 1	350	25	25	-	NPT 1	21	113	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

連接口略圖：

VH3V系列液壓三通高壓球閥LR螺紋

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-10LR	500	08	08	10	M16×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-15LR	500	13	12	15	M22×1.5	12	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

連接口略圖：

VH3V系列液壓三通高壓球閥SR螺紋

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-14SR	500	10	10	14	M22×1.5	14	86	48	35	38.5	18	45	09	27	5.3	5.8	31	8	4
VH3V-16SR	500	13	13	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6	35	8	4
VH3V-20SR	500	13	12	20	M30×2	16	90	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-25SR	400	20	20	25	M36×2	18	109	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-30SR	350	25	25	30	M42×2	20	120	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的VH3V系列液壓三通高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
