BQ41F夾套保溫球閥

產品信息
產品型號：BQ41F	021-31261651
產品口徑：DN15-DN200	www.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、夾套保溫球閥相關概述

BQ41F夾套保溫球閥是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其他保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，且閥門的通經與管徑一致，同時又能有效降低管路中介質熱量損失。采用整體式夾套結構設計，更能均勻保溫、保冷，無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的MAX高壓力為1MPa。

二、夾套保溫球閥的特點

1、采用整體式夾套結構設計，更能均勻地保溫，保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾管接管焊接，允許蒸汽或冷水的高壓力為1MPa。
2、保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通經和管徑一致，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

三、夾套保溫球閥參數表

公稱通經：DN15-DN200	公稱壓力：1.6MPa-2.5MPa	適用溫度：-20℃~425℃
適用介質：水、油等	閥體材質：碳鋼、不銹鋼	操作方式：手動
設計標準：GB/T 12224、ASME B 16.34	連接標準：GB/T 79、GB/T 9113、ASME B 16.5	檢測標準：GB/T 13927-2008、JB/T 9092、API 598

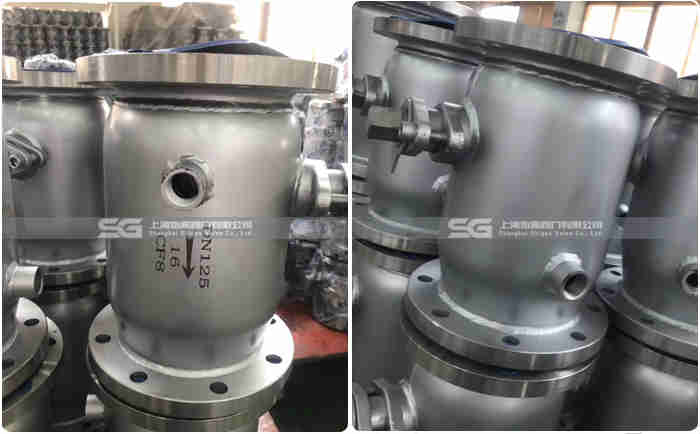

夾套保溫球閥實拍

四、夾套保溫球閥尺寸表

夾套保溫球閥尺寸夾套保溫球閥安裝圖

DN	L	D	D1	D2	b	Z-φd
15	108	135	100	78	16	4-18
20	117	145	110	85	16	4-18
25	127	160	125	100	16	4-18
32	140	160	125	100	16	4-18
40	165	180	145	120	18	4-18
50	178	195	160	135	19	8-18
65	203	215	180	155	20	8-18
80	229	245	210	185	21	8-18
100	254	280	240	210	23	8-23
125	267	335	295	265	25	12-23
150	292	405	355	320	28	12-25
200	330	460	410	375	30	12-25

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BQ41F夾套保溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
