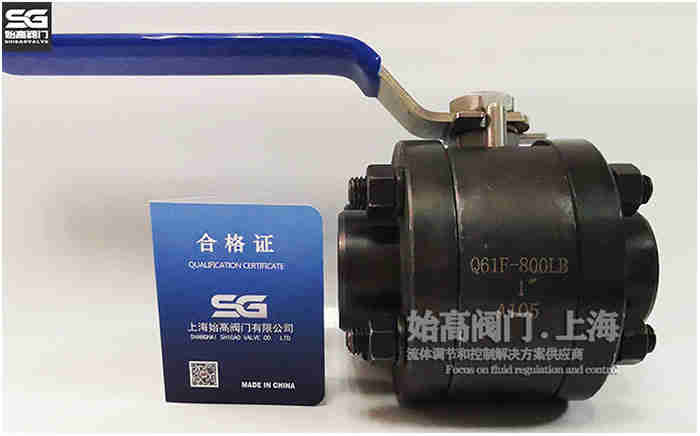

Q11N三片式鍛鋼球閥

產品信息
產品型號：Q11F	021-31261651
產品口徑：DN15-DN50	www.hsbf-brake.com
產品壓力：150LB-1500LB	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、三片式鍛鋼球閥相關概述

Q11N三片式鍛鋼球閥和閘閥同屬一個類型的閥門，區別在于它的關閉件是個球體，球體繞閥體中心線旋轉來達到開啟和關閉的閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

二、三片式鍛鋼球閥的特點

1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒等介質的結構或耐較高溫度的結構。
3、采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。
4、適用于城建、化工、冶金、石油、制藥、食品等行業。

三、三片式鍛鋼球閥參數表

公稱通徑：DN15-DN50	公稱壓力：150LB-1500LB	適用溫度：-20℃-250℃
閥體材質：A105、不銹鋼	適用介質：水、油等	連接方式：螺紋、承插焊、對焊

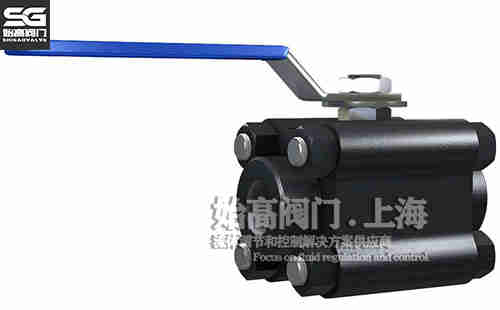

三片式鍛鋼球閥三片式鍛鋼球閥結構

四、三片式鍛鋼球閥零件材質表

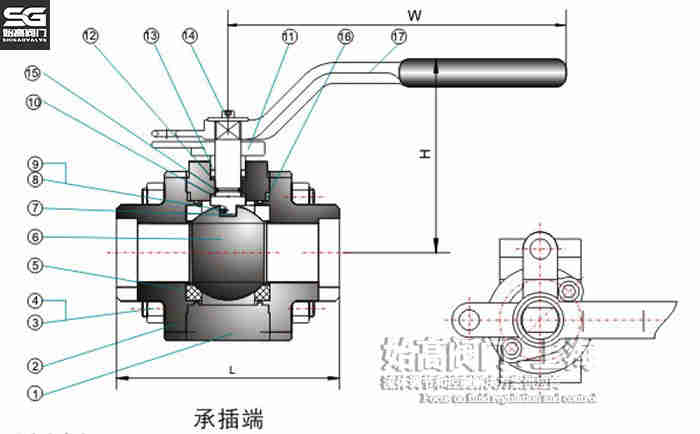

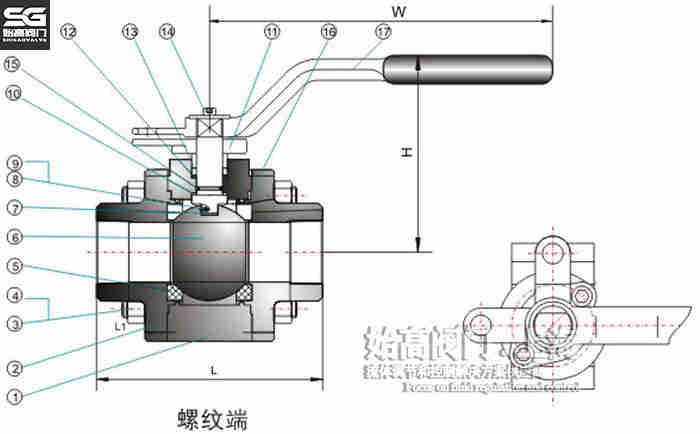

承插焊三片式鍛鋼球閥零部件螺紋三片式鍛鋼球閥零部件

序號	零件	標準材料	不銹鋼材料	低溫環境	酸性環境
1	閥體	A105N	A182 F316(L)	A350 LF2	A105N
2	閥蓋	A105N	A182 F316(L)	A350 LF2	A105N
3	螺栓	A193 B7	A193 B8	A320 L7	A193 B7M
4	螺母	A194 2H	A194 8	A194 7	A194 2HM
5	閥座	RPTFE	RPTFE	RPTFE	RPTFE
6	球	F316	A182 F316(L)	A182 F6a	F316
7	閥桿	F316	A182 F316(L)	A182 F6a	F316
8	彈簧	SS304	SS304	SS304	SS304
9	鋼球	SS304	SS304	SS304	SS304
10	止推環	PTFE	PTFE	PTFE	PTFE
11	固定板	WCB	SS316	WCB	WCB
12	填料	石墨	石墨	石墨	石墨
13	密封壓蓋	A276 410	A182 F316(L)	A276 410	A276 410
14	螺釘	碳鋼	不銹鋼	碳鋼	碳鋼
15	O型圈	VITON	VITON	VITON	VITON
16	墊圈	SPW SS304+石墨	SPW SS316+石墨	SPW SS304+石墨	SPW SS304+石墨
