焊接鍛鋼截止閥
自密封鍛鋼截止閥法蘭鍛鋼截止閥
| 產品信息 | |
| 產品型號：J41Y |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.hsbf-brake.com |
| 產品壓力：150LB-1500LB |  [email protected] |
| 產品材質：A105、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

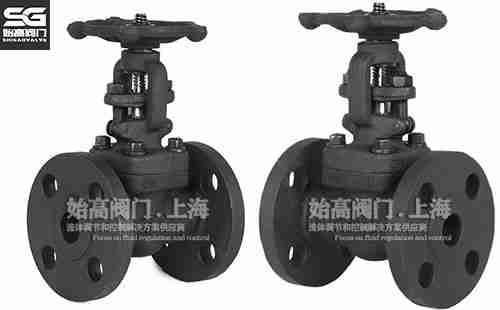

一、法蘭鍛鋼截止閥概述
J41Y法蘭鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。
二、法蘭鍛鋼截止閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：150LB-1500LB、10K-40K |
| 適用介質：水、油、蒸汽等 | 適用溫度：-20℃-550℃ |
| 閥體材質：A105、不銹鋼 | 連接方式：法蘭連接 |

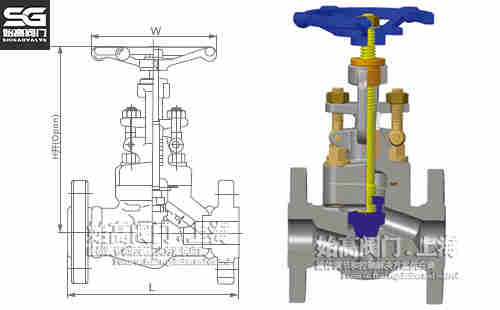

三、法蘭鍛鋼截止閥尺寸表
| 規格 | L | H | W | D3 | D2 | D1 | T | f | ||
| 縮徑RP | 全徑FP | 縮徑RP | 全徑FP | |||||||
| 15 | 108 | 158 | 163 | 100 | 100 | 35 | 60.5 | 89 | 11.5 | 1.6 |
| 20 | 117 | 169 | 193 | 100 | 125 | 43 | 82.5 | 118 | 16 | 1.6 |
| 25 | 127 | 193 | 250 | 125 | 160 | 51 | 79.5 | 108 | 14.5 | 1.6 |
| 32 | 140 | 250 | 250 | 160 | 160 | 63.5 | 98.5 | 133 | 19.5 | 1.6 |
| 40 | 165 | 250 | 291 | 160 | 180 | 73 | 114.5 | 156 | 21 | 1.6 |
| 50 | 178 | 291 | 312 | 180 | 200 | 92 | 120.5 | 152 | 19.5 | 1.6 |
四、應用
J41Y法蘭鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭鍛鋼截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
