鍛鋼低溫閘閥
內螺紋鍛鋼閘閥法蘭鍛鋼閘閥
| 產品信息 | |
| 產品型號：Z41H |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.hsbf-brake.com |
| 產品壓力：150LB-2500LB |  [email protected] |
| 產品材質：A105、合金鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、法蘭鍛鋼閘閥概述

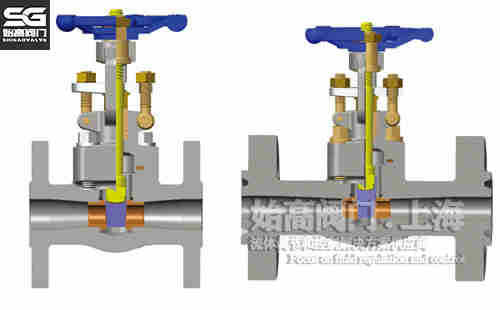

Z41H法蘭鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
二、法蘭鍛鋼閘閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：150LB-2500LB | 適用介質：水、蒸汽 |
| 適用溫度：-20℃-425℃ | 閥體材質：A105、不銹鋼 | 連接方式：法蘭連接 |
| 設計與制造標準：ANSI B16.34、API 602 | 連接端法蘭尺寸標準：ANSI B16.5 | 檢驗與試驗標準：API 598 |

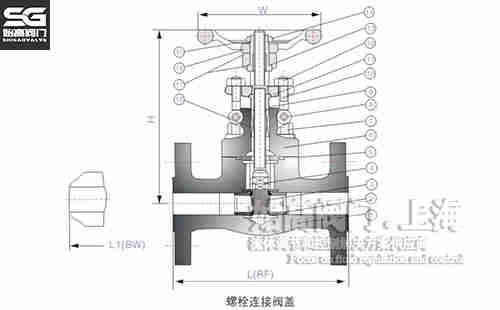

三、法蘭鍛鋼閘閥零部件材質
| 序號 | 零件 | 碳鋼材料 | 合金鋼材料 | 不銹鋼材料 | |
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A182 F6a+STL | A182 F304 | A182 F304(L) | A182 F316(L) |
| 3 | 閘板 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | SPW SS304+石墨 | SPW SS304+石墨 | SPW SS304+石墨 | SPW SS304+石墨 |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 圓柱銷 | A276 410 | A276 304 | A276 304 | A276 316 |
| 9 | 填料壓套 | A276 410 | A276 304 | A276 304 | A276 316 |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |

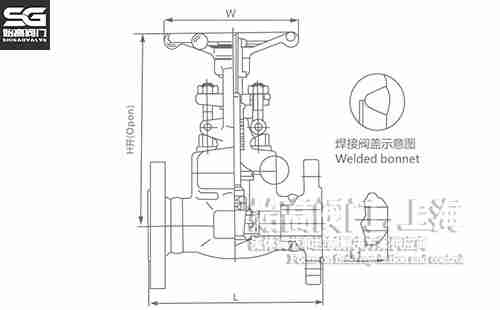

四、法蘭鍛鋼閘閥尺寸表
| 150LB-600LB | |||||||||
| NPS | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | ||
| 結構長度 | 150LB |
L(RF) L1(BW) |
108 | 117 | 127 | 140 | 165 | 178 | 190 |
| 300LB | 140 | 152 | 165 | 178 | 190 | 216 | 241 | ||
| 600LB | 165 | 190 | 216 | 229 | 241 | 292 | 330 | ||
| 手輪直徑 | W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 中心高度 | 150LB/300LB | H | 176 | 184 | 217 | 226 | 250 | 290 | 357 |
| 600LB | 161 | 163 | 196 | 226 | 250 | 290 | 357 | ||
| 重量 | 150LB | RF | 3.4 | 3.98 | 6.12 | 7.2 | 10.4 | 15.5 | 24.5 |
| BW | 2.8 | 3.3 | 5.4 | 6.5 | 8.2 | 12.5 | 20 | ||
| 300LB | RF | 3.77 | 4.89 | 7.23 | 9.6 | 12.64 | 18 | 26.2 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | 22 | ||
| 600LB | RF | 4.2 | 5.8 | 8.8 | 12.1 | 15.6 | 19.5 | 32 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | 28 | ||
| 900LB-1500LB | |||||||||
| NPS | F.P | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | |
| 結構長度 | L(RF)L1(BW) | 216 | 229 | 254 | 279 | 305 | 368 | - | |
| L(RTJ) | 216 | 229 | 254 | 279 | 305 | 371 | - | ||
| 手輪直徑 | W | 125 | 125 | 160 | 180 | 200 | 220 | - | |
| 中心高度(開) | H | 191 | 192 | 219 | 257 | 296 | 316 | - | |
| 流道孔徑 | d | 13.5 | 18 | 24 | 29 | 36.5 | 45 | - | |
| 重量 | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 28.2 | - | ||
五、應用
法蘭鍛鋼閘閥是指關閉件沿通路中心線的垂直方向移動的閥門。鍛鋼閘閥在管路中主要作切斷用，適用范圍廣，一般口徑＜50。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭鍛鋼閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
