內螺紋鍛鋼閘閥
法蘭鍛鋼閘閥鍛鋼低溫閘閥
| 產品信息 | |
| 產品型號：DZ11/DZ61/DZ41Y |  021-31261651 |
| 產品口徑：DN15~DN50 |  www.hsbf-brake.com |
| 產品壓力：150LB-1500LB |  [email protected] |
| 產品材質：低溫碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

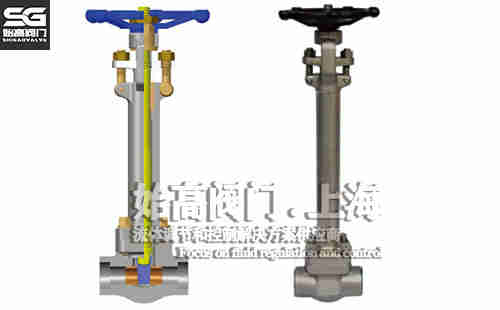

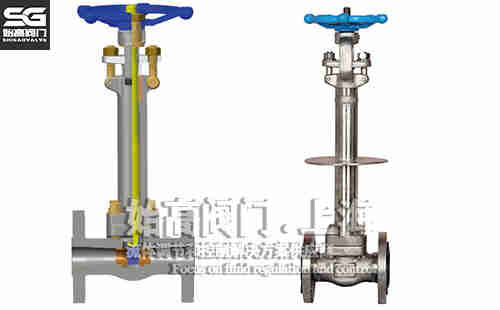

一、鍛鋼低溫閘閥概述
鍛鋼低溫閘閥適用于甲烷、液態天然氣、乙烯、二氧化碳、液氨、液氧等低溫介質。其連接方式有承插焊連接（DZ61H/Y）、內螺紋連接（DZ11H/Y）、法蘭連接（DZ41H/Y），采用明桿帶支架螺栓閥蓋連接，采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。不銹鋼低溫閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 （ 亦叫明桿閘閥）。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?
二、鍛鋼低溫閘閥參數表
| 類型（通道位置）：直通式 | 標準：國標 | 公稱通徑：DN15~DN50 |
| 主體材料：低溫碳鋼、不銹鋼 | 工作溫度：＞-196℃ | 壓力環境：高壓 |
| 型號：DZ61/DZ11/DZ41Y | 連接形式：焊接、螺紋、法蘭 | 壓力等級：150LB~1500LB |

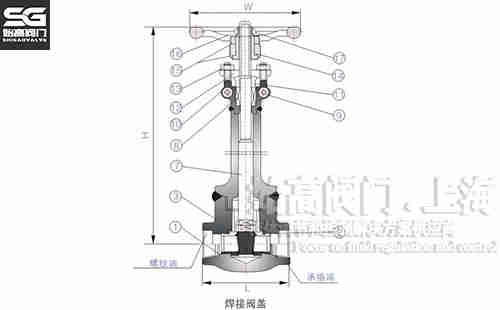

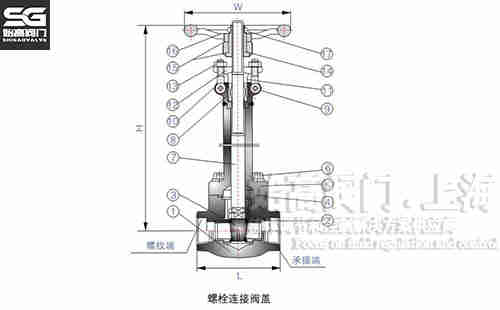

三、零部件材質
| 序號 | 零件 | 低溫碳鋼材料 | 不銹鋼材料 | ||
| 1 | 閥體 | A350LF2 | A350LF3 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A182 F6a+STL.6 | A182 F6a+STL.6 | A182 F304(L)+STL | A182 F304(L)+STL |
| 3 | 閘板 | A350LF2 | A350LF3 | A182 F304(L)+STL | A182 F304(L)+STL |
| 4 | 墊片 | SPW.SS304+石墨 | SPW.SS304+石墨 | SPW.SS304+石墨 | SPW.SS304+石墨 |
| 5 | 閥蓋 | A350 LF2 | A350LF3 | A182 F304(L) | A182 F316(L) |
| 6 | 閥蓋螺栓 | A320 L7 | A320 L7 | A193 B8 | A193 B8M |
| 7 | 閥桿 | A182 F6a | A182 F6a | A182 F304(L) | A182 F304(L) |
| 8 | 填料 | 柔性石墨 | 柔性石墨 | PTFE | PTFE |
| 9 | 圓柱銷 | A276 410 | A276 410 | A276 304 | A276 316 |
| 10 | 活節螺栓 | A320 L7 | A320 L7 | A193 B8 | A193 B8M |
| 11 | 填料壓套 | A276 410 | A276 410 | A276 304 | A276 316 |
| 12 | 填料壓板 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F304(L) |
| 13 | 螺母 | A194 4 | A194 4 | A194 8 | A194 8M |
四、鍛鋼低溫閘閥尺寸表
| 口徑 | 縮徑 | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | ||
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |||
| 800LB | L | mm | 76 | 92 | 106 | 120 | 114 | 144 | 170 | |
| H(開) | mm | 330 | 333 | 360 | 407 | 475 | 475 | 551 | ||
| W | mm | 100 | 100 | 125 | 160 | 160 | 180 | 200 | ||
| 重量 | 螺栓連接閥蓋 | kg | 5.2 | 7.1 | 9.4 | 13.5 | 15 | 17.8 | 28.0 | |
| 焊接閥蓋 | kg | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 | ||
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼低溫閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
