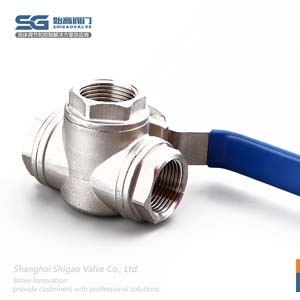

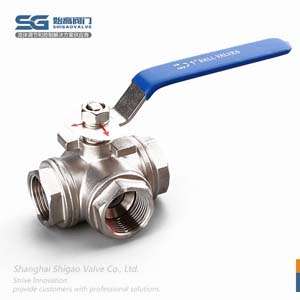

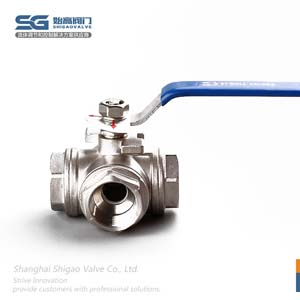

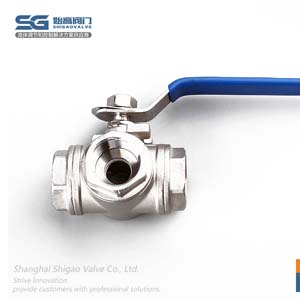

Q14(5)F不銹鋼內螺紋三通球閥

內容摘要

Q14(5)F不銹鋼內螺紋三通球閥是一種旋轉類切斷、開關球閥。具有關閉嚴密，結構緊湊，重量輕，維修方便等特點。L型三通能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

不銹鋼內螺紋三通球閥參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼內螺紋三通球閥
產品型號：	Q14F/Q15F	閥體材質：	WCB/CF8/CF8M
連接方式：	螺紋	公稱通徑：	DN8-DN50(1/4"-2")
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-20~180℃	公稱壓力：	1000WOG
球閥流向：	L型/T型	設計標準：	GB/T12237\|GB/T21385\|ASME B16.34\|API608\|API6D
法蘭標準：	ASME B16.34	壁厚標準：	ASME B16.34
檢測標準：	MSS SP-110 / EN 12266	溫度壓力：	ASME B16.34\|GB/T12224-2015
螺紋標準：	ASME B1.20.1\|BS21\|DIN 2999/259\|ISO228/1\|JIS B0203	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼內螺紋三通球閥簡介

Q14(5)F不銹鋼內螺紋三通球閥是一種旋轉類切斷、開關球閥。具有關閉嚴密，結構緊湊，重量輕，維修方便等特點。L型三通能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。T型三通不僅實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

不銹鋼內螺紋三通球閥的結構特點

三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制；

兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉；

四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。

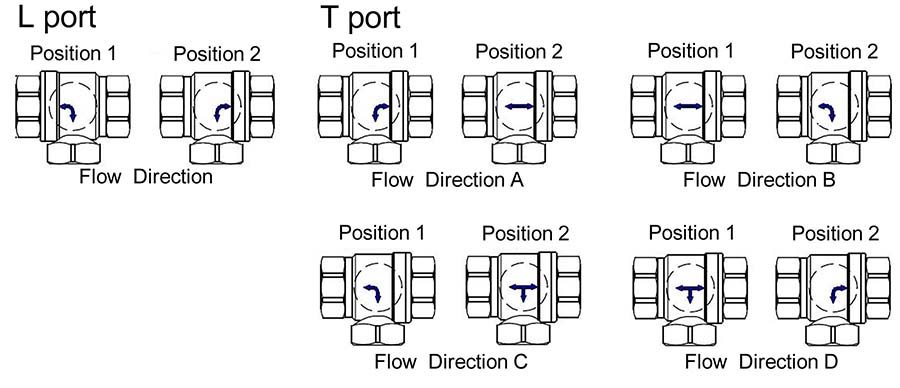

不銹鋼內螺紋三通球閥流道示意圖

高平臺螺紋三通球閥流向

不銹鋼內螺紋三通球閥的零部件材質

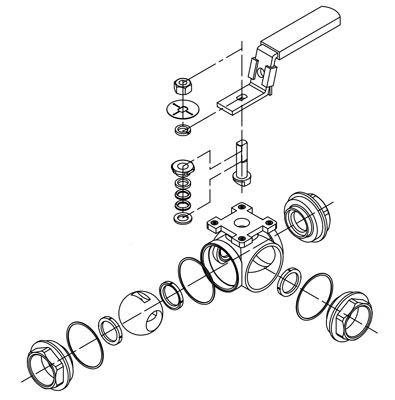

不銹鋼內螺紋三通球閥結構

名稱	材質
頭發剃	CF8M	CF8	WCB
閥體填料	PTFE	PTFE	PTFE
閥蓋	CF8M	CF8	WCB
閥座	PTFE	RPTFE	PPL
球體	CF8M	CF8	CF8
閥桿	SUS316	SUS304	SUS304
止推墊片	PTFE	PTFE	PTFE
填料	PTFE	RPTFE	RPTFE
防松螺母	SUS304	SUS304	SUS304
彈簧墊圈	SUS304	SUS304	SUS304
閥桿螺母	SUS304	SUS304	SUS304
鎖片	SUS304	SUS304	SUS304
手柄	A194-B8	A194-B8	A194-B8
手柄套	塑料	塑料	塑料

不銹鋼內螺紋三通球閥的外形尺寸和連接尺寸

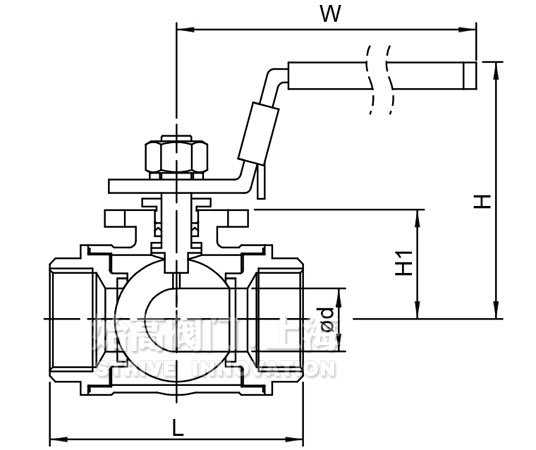

不銹鋼內螺紋三通球閥尺寸

SIZE	d	L	H	H1	W
1/4	8	53	55	20	110
3/8	8	53	55	20	110
1/2	12	73	70	30	115
3/4	15	83	70	35	115
1	20	95	75	36	130
1-1/4	25	108	85	44	145
1-1/2	32	123	95	53	180
2	43	143	120	67	210

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼內螺紋三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
