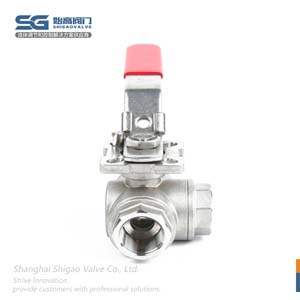

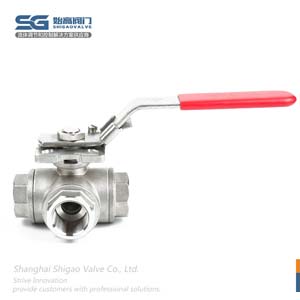

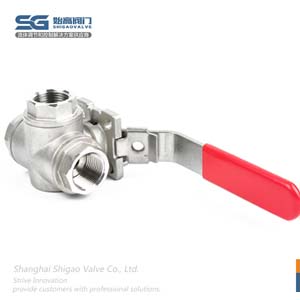

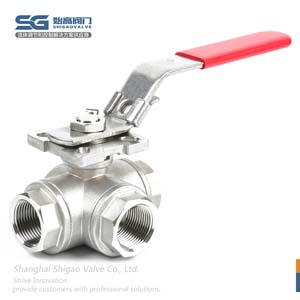

高平臺螺紋三通球閥

內容摘要

高平臺螺紋三通球閥分為"L型螺紋球閥"與"T型螺紋球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

高平臺螺紋三通球閥參數表

產品品牌：	始高閥門	產品名稱：	高平臺螺紋三通球閥
產品型號：	Q14F/Q15F	閥體材質：	WCB/CF8/CF8M
連接方式：	螺紋	公稱通徑：	DN8-DN50(1/4"-2")
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-20~180℃	公稱壓力：	1000WOG
球閥流向：	L型/T型	設計標準：	GB/T12237\|GB/T21385\|ASME B16.34\|API608\|API6D
法蘭標準：	ASME B16.34	壁厚標準：	ASME B16.34
檢測標準：	MSS SP-110 / EN 12266	溫度壓力：	ASME B16.34\|GB/T12224-2015
螺紋標準：	ASME B1.20.1\|BS21\|DIN 2999/259\|ISO228/1\|JIS B0203	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

高平臺螺紋三通球閥簡介

高平臺螺紋三通球閥的結構特點

三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制；
兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉；
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。

高平臺螺紋三通球閥的流道示意圖

高平臺螺紋三通球閥流向

高平臺螺紋三通球閥的零部件材質

螺紋三通球閥結構

零部件名稱	材質
閥體	CF8M	CF8	WCB
閥蓋	CF8M	CF8	WCB
閥座	PTFE	RPTFE
球體	CF8M	CF8
密封圈	PTFE
止推墊片	PTFE
O型圈	VITON
V型圈	PTFE
壓蓋	SUS304
碟簧	SUS301
閥桿螺母	A194-B8
止推墊片	SUS304
填料壓套	SUS304
閥桿螺母	SUS304
閥桿	SUS304	SUS316
手柄	SUS304
鎖片	SUS304
手柄套	PLASTIC
防靜電裝置	SUS301

高平臺螺紋三通球閥的外形尺寸和連接尺寸

高平臺螺紋三通球閥尺寸

SIZE	d	L	H	H1	H2	G	W
1/4"	12	65	70	40	9	9	115
3/8"	12	65	70	40	9	9	115
1/2"	12	65	70	40	9	9	115
3/4"	15	85	75	43	9	9	120
1"	20	90	90	48	11	11	130
1-1/4"	25	105	95	51	11	11	190
1-1/2"	32	120	98	62	14	14	190
2"	44	135	105	72	14	14	190

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高平臺螺紋三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
